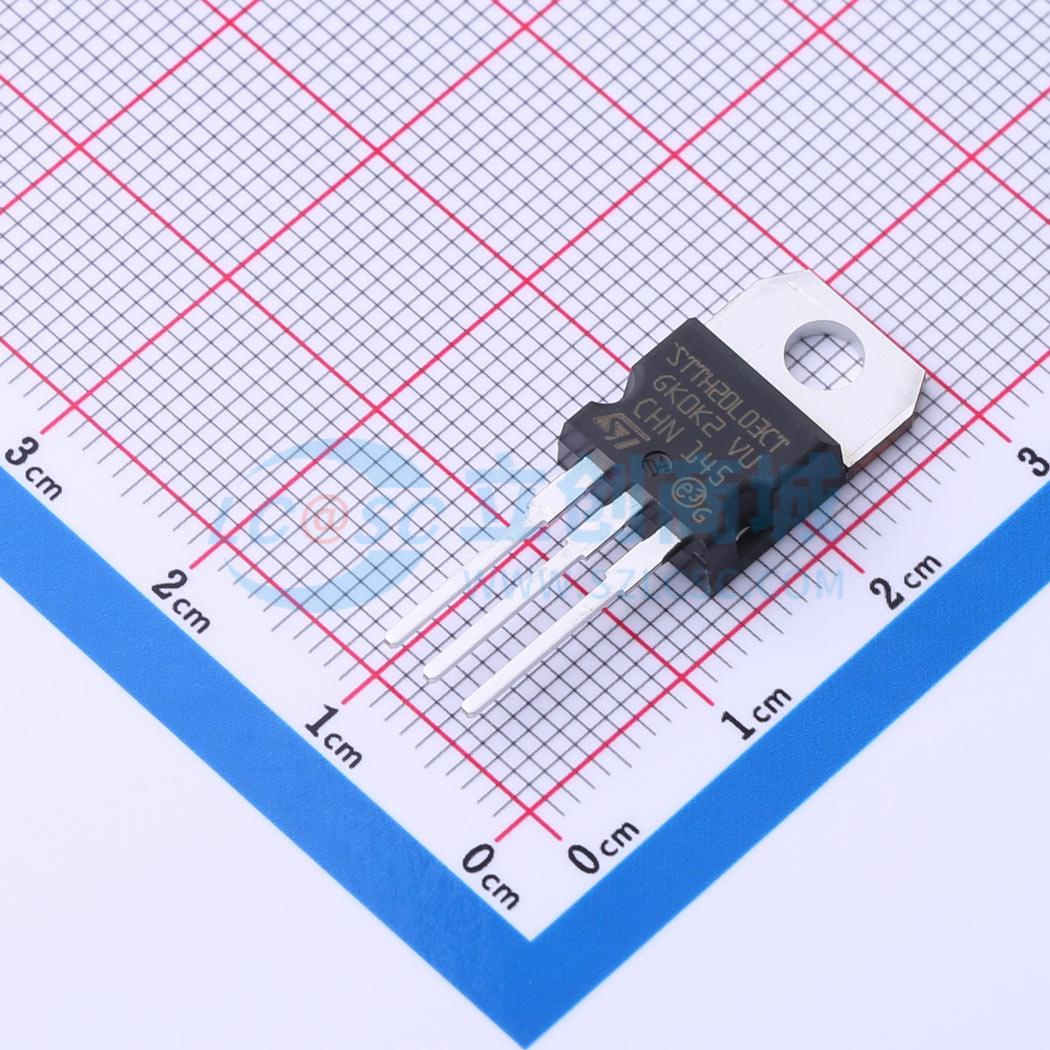

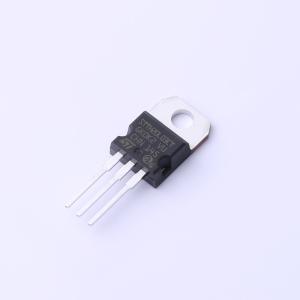

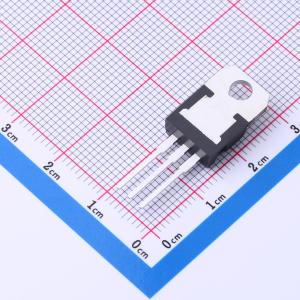

STTH20L03CT
耐压:300V 电流:20A 反向恢复时间：35ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 300 V、20 A双超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH20L03CT
- 商品编号
- C2970089
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 3.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.2V@10A | |
| 直流反向耐压(Vr) | 300V | |
| 整流电流 | 20A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@300V | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 150A |
商品概述
双中心抽头快速恢复外延二极管，适用于开关模式电源和高频DC-DC转换器。该器件采用TO-220AB和D²PAK封装，特别适用于高空间和功率密度的开关模式电源内部的次级整流。环氧树脂符合UL 94 V0标准。TO-220AB封装的推荐扭矩值为0.55N·m，最大扭矩值为0.7N·m。
商品特性
- 超快、软且无噪声的恢复
- 低正向压降，传导损耗非常小
- D²PAK封装可按需提供ECOPACK®2合规组件
- 二极管1和2同时使用时的结温变化公式：ΔTj(diode1) = P(diode1) × Rth(j-c)（每二极管） + P(diode2) × Rth(c)
- 传导损耗计算公式：P = 0.8 × IF(AV) + 0.015 × IF²(RMS)
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 高空间和功率密度的开关模式电源内部的次级整流
