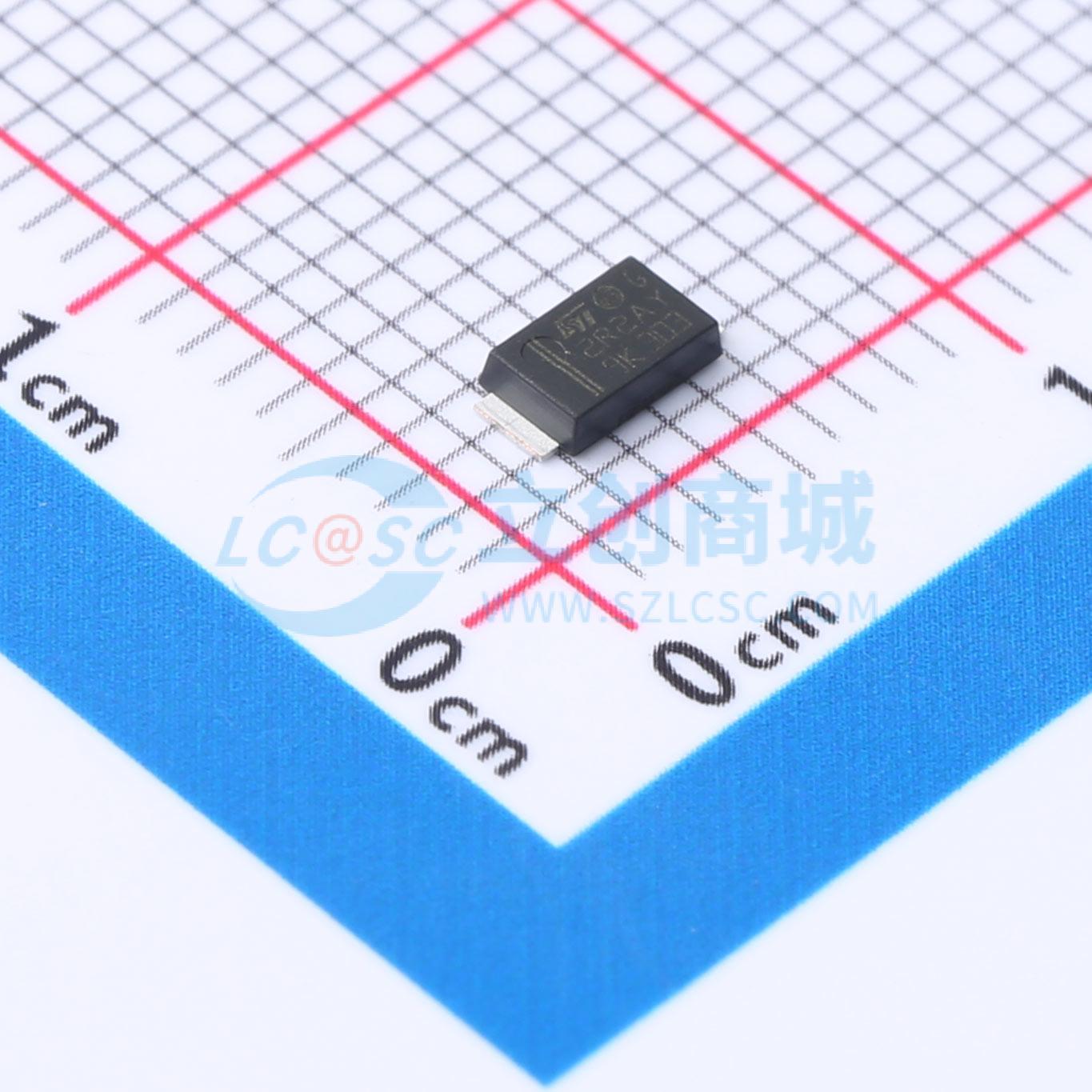

温馨提醒：图片仅供参考，商品以实物为准
STTH2R02AFY
耐压:200V 电流:2A 反向恢复时间：20ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级200 V、2 A SOD128Flat超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH2R02AFY
- 商品编号
- C2970165
- 商品封装
- SOD-128
- 包装方式
- 编带
- 商品毛重
- 0.174克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.02V@2A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 800nA | |
| 反向恢复时间(Trr) | 20ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 50A |
商品概述
STTH2R02AF-Y采用新200V平面技术，特别适合开关模式基极驱动和晶体管电路。该器件还可用作汽车功能中电源和其他功率开关应用的续流二极管。要评估传导损耗，可使用以下公式：P=0.71×IF(AV)+0.06×IF²(RMS)。
商品特性
- 低传导损耗
- 可忽略的开关损耗
- 低正向和反向恢复时间
- 高结温
- AEC-Q101合格
- ECOPACK®2兼容组件
- PPAP能力
应用领域
- 开关模式基极驱动电路
- 晶体管电路
- 汽车功能中的电源应用
- 汽车功能中的其他功率开关应用
