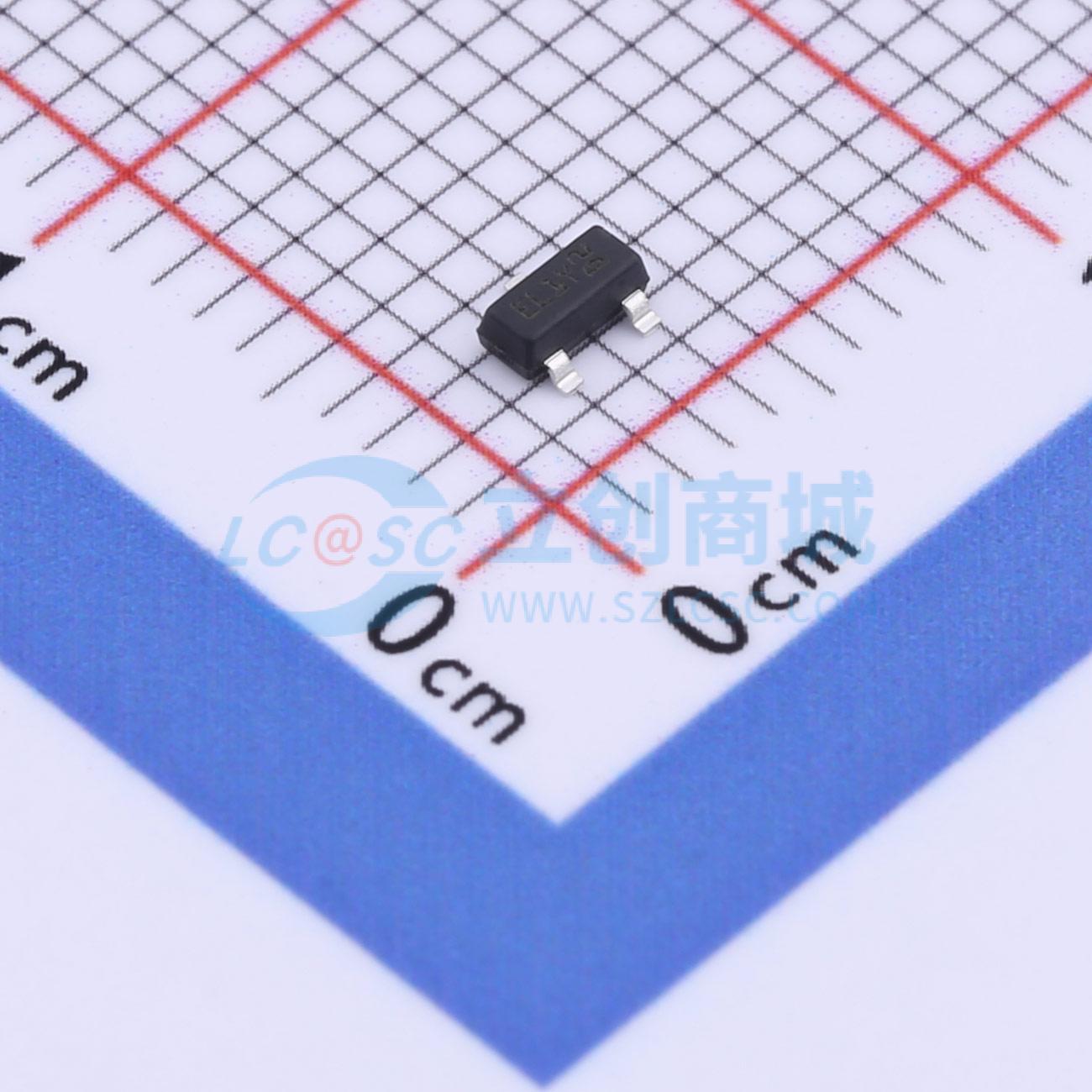

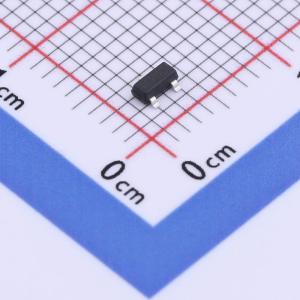

ESDA14V2LY
单向ESD 12V截止 峰值浪涌电流：14A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 用于ESD保护的汽车用双线Transil 阵列
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA14V2LY
- 商品编号
- C2970078
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 14.2V | |
| 峰值脉冲电流(Ipp) | 14A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 15.8V | |
| 反向电流(Ir) | 5uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+150℃ | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
商品概述
该器件是一款二极管阵列，旨在保护 1 条线路或 2 条线路免受静电放电 (ESD) 瞬变影响。该器件非常适合既要求降低线路电容又要求节省电路板空间的应用。仅连接引脚 1 和 2 时，它也可用作双向抑制器。
商品特性
- 符合 AEC-Q101 标准
- 双单向瞬态电压抑制 (Transil) 功能
- 低漏电流：在 VBR 时，IR 最大值 < 20 μA
- 300 W 峰值脉冲功率 (8/20 μs)
应用领域
-娱乐设备-信号通信-连接接口-舒适与便利系统
