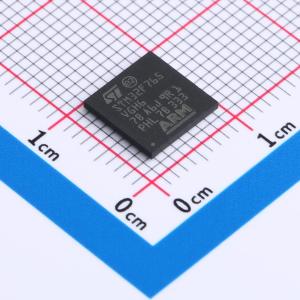

温馨提醒：图片仅供参考，商品以实物为准
STM32F765VGH6
带DSP和FPU的高性能ARM Cortex-M7 MCU，具有1 MB Flash、216 MHz CPU、ART加速器、一级缓存、SDRAM和DFSDM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F765VGH6
- 商品编号
- C2969882
- 商品封装
- TFBGA-100
- 包装方式
- 托盘
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M7 | |
| CPU最大主频 | 216MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 512KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 82 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 核心：采用Arm 32位Cortex - M7 CPU，配备DPFPU、ART加速器和L1缓存，16 Kbytes I/D缓存，可实现从嵌入式闪存和外部存储器的零等待状态执行，最高频率达216 MHz，具备MPU、462 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1）以及DSP指令。
- 存储器：高达2 Mbytes的闪存，分为两个存储体，支持读写同时进行；SRAM为512 Kbytes（包括128 Kbytes用于关键实时数据的数据TCM RAM） + 16 Kbytes指令TCM RAM（用于关键实时程序） + 4 Kbytes备份SRAM；灵活的外部存储器控制器，具备高达32位数据总线，支持SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND存储器。
- 双模式Quad - SPI。
- 图形Chrom - ART加速器（DMA2D），图形硬件加速器，可增强图形用户界面；硬件JPEG编解码器；LCD - TFT控制器，支持高达XGA分辨率；MIPI DSI主机控制器，支持高达720p 30 Hz分辨率。
- 时钟、复位和电源管理：1.7 V至3.6 V应用电源和I/O；POR、PDR、PVD和BOR；专用USB电源；4至26 MHz晶体振荡器；内部16 MHz工厂校准RC（精度1%）。
- 封装形式：LQFP100（14 × 14 mm (10 x 10 mm )）、UFBGA176、WLCSP180、LQFP144（20 × 20 mm）、TFBGA216（13 x 13 mm）（0.4 mm间距）、LQFP176（24 × 24 mm）、TFBGA100（8 x 8 mm）、LQFP208（28 x 28 mm）；32 kHz振荡器用于RTC并具备校准功能；内部32 kHz RC并具备校准功能。
- 低功耗：睡眠、停止和待机模式；V BAT为RTC供电，32×32位备份寄存器 + 4 Kbytes备份SRAM。
- 3×12位、2.4 MSPS ADC，多达24个通道；Sigma - Delta调制器数字滤波器（DFSDM），8个通道/4个滤波器。
- 2×12位D/A转换器；通用DMA：16流DMA控制器，具备FIFOs和突发支持。
- 多达18个定时器：多达13个16位定时器（其中1个低功耗16位定时器可在停止模式下使用）和2个32位定时器，每个定时器最多具备4个IC/OC/PWM或脉冲计数器以及正交（增量）编码器输入。所有15个定时器最高运行频率达216 MHz；2个看门狗，SysTick定时器。
- 调试模式：SWD和JTAG接口；Cortex - M7跟踪宏单元；多达168个I/O端口，具备中断能力；多达164个快速I/O，最高频率达108 MHz；多达166个5 V耐压I/O。
- 多达28个通信接口：多达4个I²C接口（SMBus/PMBus）；多达4个USART/4个UART（12.5 Mbit/s，ISO7816接口、LIN、IrDA、调制解调器控制）；多达6个SPI（最高54 Mbit/s），其中3个具备复用单工I²S用于音频；2个SAI（串行音频接口）；3个CAN（2.0B Active）和2个SDMMC；SPDIFRX接口；HDMI - CEC；MDIO从接口。
- USB 2.0全速设备/主机/OTG控制器，具备片上PHY；USB 2.0高速/全速设备/主机/OTG控制器，具备专用DMA、片上全速PHY和ULPI；10/100以太网MAC，具备专用DMA，支持IEEE 1588 v2硬件、MII/RMII。
- 8至14位相机接口，最高速度达54 Mbyte/s。
- 真随机数发生器。
- CRC计算单元。
- RTC：亚秒级精度，硬件日历；96位唯一ID。
