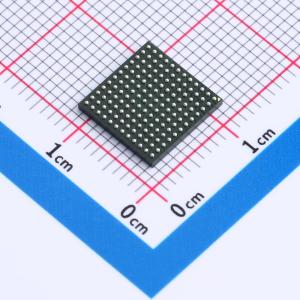

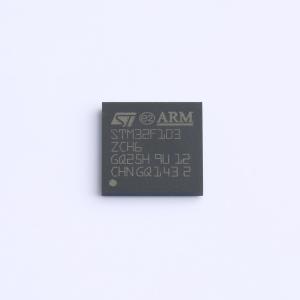

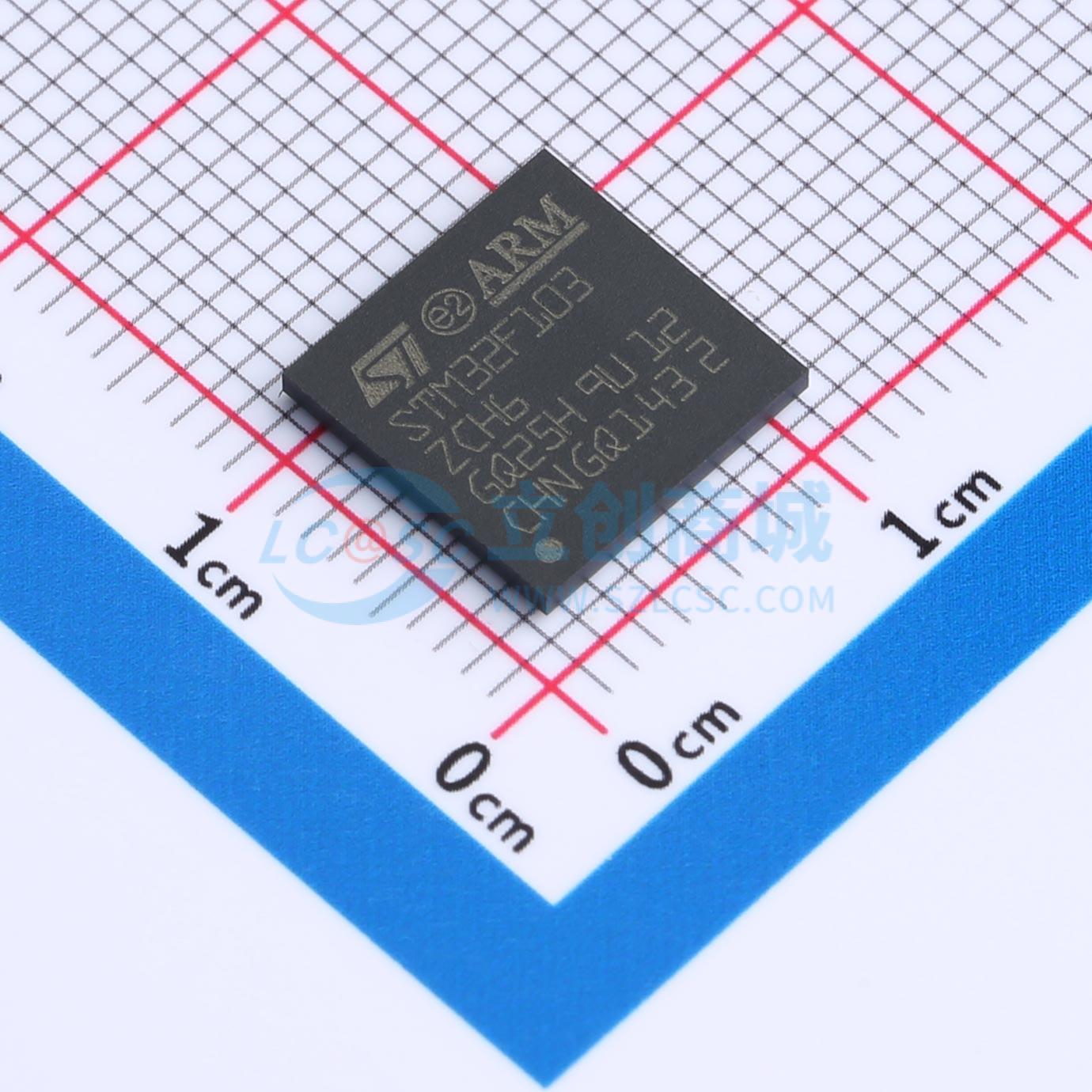

温馨提醒：图片仅供参考，商品以实物为准

收藏
对比

STM32F103ZCH6

主流增强型ARM Cortex-M3 MCU，具有256 KB Flash、72 MHz CPU、电机控制、USB和CAN

描述
主流增强型ARM Cortex-M3 MCU，具有256 KB Flash、72 MHz CPU、电机控制、USB和CAN
品牌名称ST(意法半导体)
商品型号
STM32F103ZCH6
商品编号
C2969897
商品封装
LFBGA-144
包装方式
托盘
商品毛重
1克(g)

商品参数

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM-M3
	程序存储容量	256KB
	GPIO端口数量	112
	工作电压范围	2V~3.6V
	CPU最大主频	72MHz
	ADC(位数)	12bit
	DAC(位数)	12bit

	属性	参数值
	USB通用接口	有
	外设/功能	温度传感器
	看门狗	有
	IrDA红外接口	有
	低电压检测	有
	DMA(直接存储器存取)	有
	内部振荡器	有
	应用领域	-

详细信息
文档
软件开发
硬件开发
参考设计

详细信息

系列说明
特性

STM32F103xC、STM32F103xD和STM32F103xE高性能系列，集成了工作频率为72 MHz的高性能ARM Cortex-M3 32位RISC内核、高速嵌入式存储器（高达512 KB的Flash存储器和高达64 KB的SRAM存储器），以及大量连接至2条APB总线的增强型I/O和外设。所有器件均提供3个12位ADC、4个通用16位定时器、2个PWM定时器以及标准和高级通信接口：多达2个I2C、3个SPI、2个I2S、1个SDIO、5个USART、1个USB和1个CAN。

STM32F103xC/D/E大容量高性能系列的工作温度范围是–40至+105 °C，电源电压范围是2.0至3.6 V。该系列提供了一套全面的节能模式，可实现低功耗应用设计。

这些特性使得STM32F103xC/D/E大容量高性能系列微控制器成为各种应用的理想之选，例如电机驱动、应用控制、医疗和手持式设备、PC和游戏外设、GPS平台、工业应用、PLC、逆变器、打印机、扫描仪、警报系统、视频电话和HVAC等。

型号规格表示方法

STM32F103xC、STM32F103xD和STM32F103xE系列特性：

内核：ARM 32位Cortex-M3 CPU

- 最大频率72 MHz，以零等待周期访问存储器时的性能达1.25 DMIPS/MHz (Dhrystone 2.1)

- 单周期乘法和硬件除法指令

存储器

- 256至512 KB Flash存储器

- 高达64KB SRAM

- 灵活的静态存储控制器，含4个可选片上引脚。支持CF卡、SRAM、PSRAM、NOR和NAND存储器

- LCD并行接口，支持8080/6800模式

时钟、复位和电源管理

- 2.0 V到3.6 V应用电源和I/O端口

- 上电复位 (POR)、掉电复位 (PDR)和可编程电压检测器( PVD)

- 4 MHz到16 MHz晶振

- 内置经工厂调校的8 MHz RC振荡器

- 内置带校准功能的40 kHz RC振荡器

- 带校准功能的32 kHz RTC振荡器

低功耗

- 睡眠、停止和待机模式

- RTC和备份寄存器的VBAT模式供电

3个12位、1 us A/D转换器（多达21通道）

- 转换范围：0 V到3.6 V

- 三重采样和保持功能

- 温度传感器

2个12位D/A转换器

DMA：12通道DMA控制器

- 支持的外设：定时器、ADC、DAC、SDIO、I2S、SPI、I2C和USART

调试模式

- 串行线调试 (SWD) 和 JTAG 接口

- Cortex-M3 Embedded Trace Macrocell™

高速I/O端口多达112个

- 51/80/112个I/O端口，所有端口均可映射到16个外部中断向量，并且几乎均耐受5 V电压

定时器多达11个

- 16位定时器多达4个，每个定时器有多达4个用于IC/OC/PWM或脉冲计数的通道和正交增量编码器输入

- 2个用于电机控制的16位PWM定时器，带死区生成和紧急停止功能

- 2个看门狗定时器（独立看门狗和窗口看门狗）

- SysTick定时器：24位递减计数器

- 2个16位基本定时器，用于驱动DAC

通信接口多达13个

- I2C接口多达2个 (SMBus/PMBus)

- USART多达5个（ISO7816接口、LIN、IrDA功能、调制解调器控制）

- SPI (18 Mbit/s) 多达3个，其中2个可复用为I2S接口

- CAN接口（2.0B 当前最新）

- USB 2.0全速接口

- SDIO接口

CRC计算单元，96位唯一ID
ECOPACK封装
