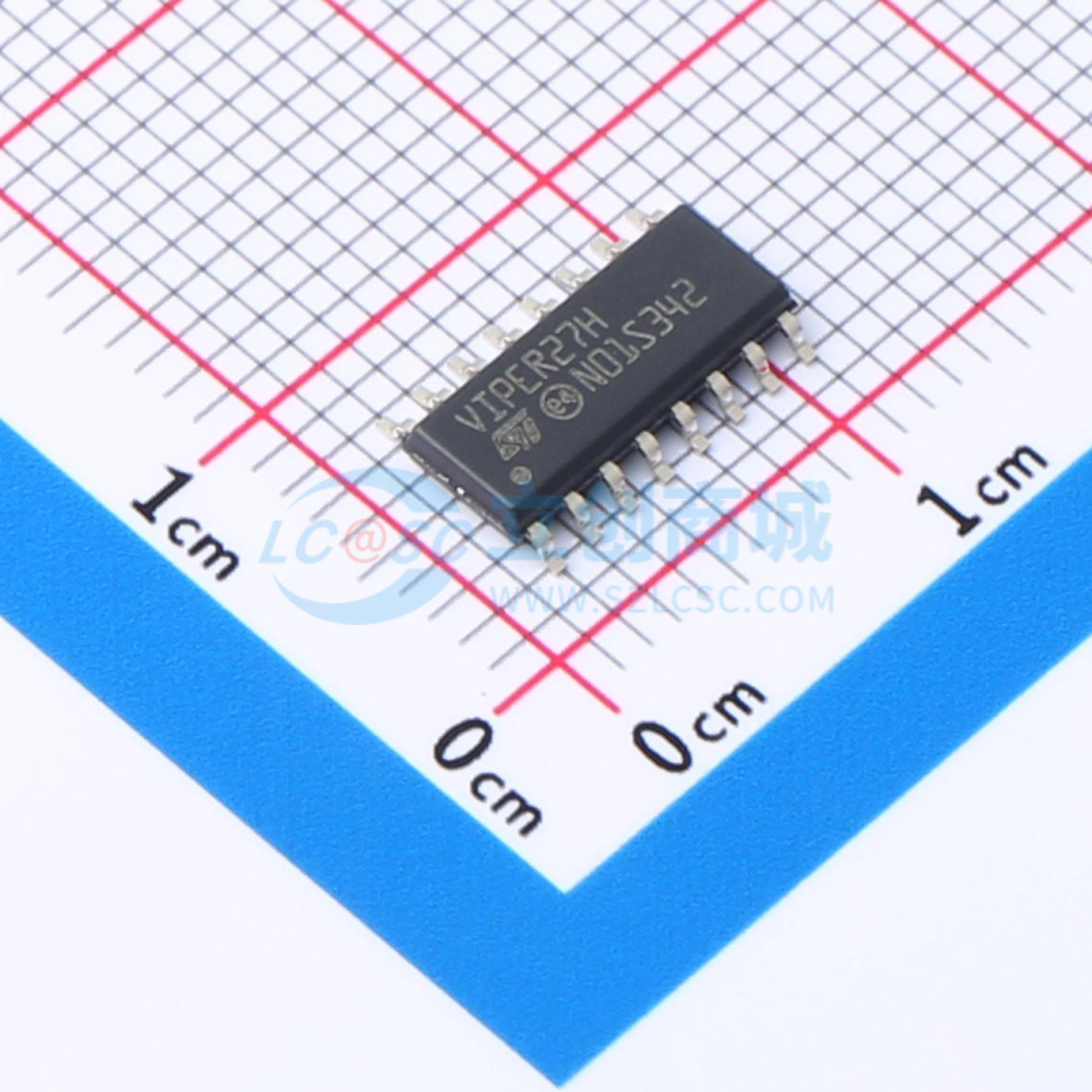

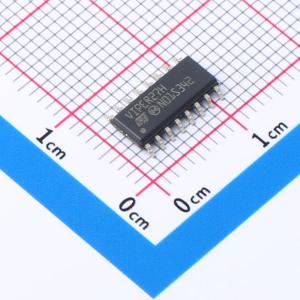

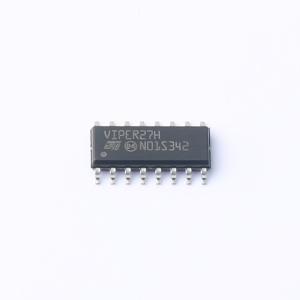

VIPER27HDTR
800V 8.5V~23.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VIPerPlus系列：固定频率12W高性能离线高压转换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VIPER27HDTR
- 商品编号
- C2969919
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.5V~23.5V | |
| 开关频率 | 115kHz | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 800V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | PWM 调制 |
商品特性
- 800 V 雪崩坚固的功率部分，PWM 操作具有频率抖动以降低 EMI
- 工作频率：
- L 型为 60 kHz
- H 型为 115 kHz
- 工作频率：
- 在 265 Vac 下待机功耗 <50 mW
- 电流限制，可调设定点
- 可调且精确的过电压保护
- 板载软启动
- 故障条件后安全自动重启
- 滞后热关断
应用领域
- 消费类和家用设备的辅助电源
- ATX 辅助电源
- 低/中功率交流-直流适配器
- 机顶盒、DVD播放机和录像机以及白色家电的开关电源
- 离线高压转换器
