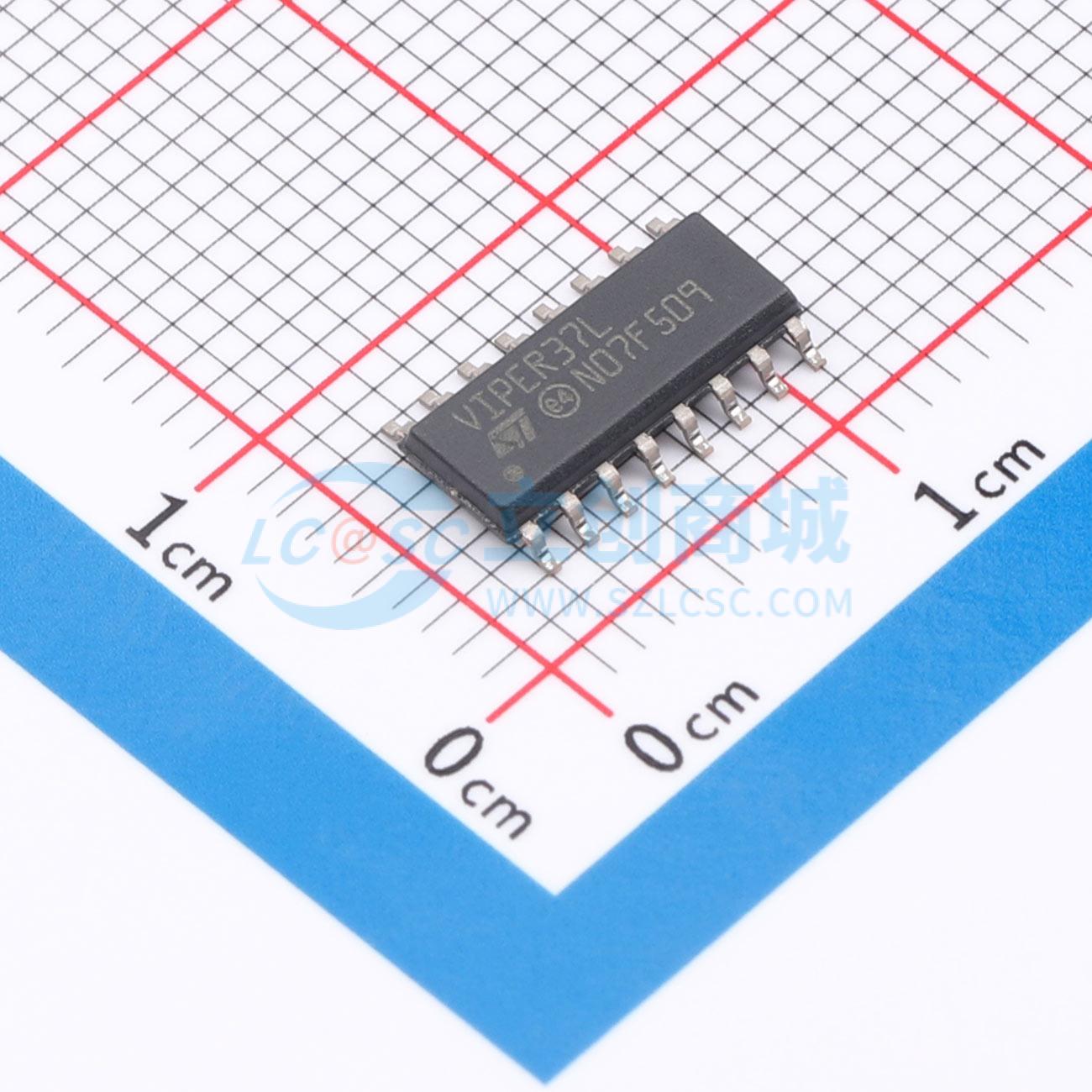

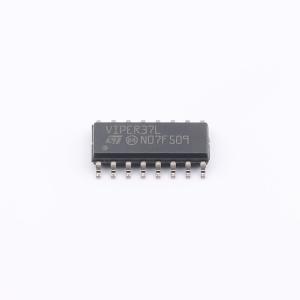

VIPER37LDTR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VIPerPlus系列：固定频率15W高性能离线高压转换器
品牌名称: ST(意法半导体)
商品型号: VIPER37LDTR
商品编号: C2970148
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.298克(g)

商品参数

商品概述

该器件是一款离线式转换器，具备800 V耐用功率部分、PWM控制、两级过流保护、过压和过载保护、迟滞热保护、软启动功能，以及在任何故障条件消除后实现安全自动重启。突发模式操作和极低的器件功耗有助于满足待机节能法规要求。先进的频率抖动技术可降低EMI滤波器成本。欠压功能可在整流输入电压低于系统规定的正常最低水平时保护开关模式电源。该器件内置高压启动电路。

商品特性

800 V雪崩耐用型功率MOSFET，可实现超宽范围交流输入电压
具备可调限流功能的PWM操作
在265 V交流输入下，待机功耗为30 mW
工作频率：60 kHz（L型），115 kHz（H型）
采用频率抖动技术，实现低电磁兼容性
输出过压保护
高初级电流保护（二级过流保护）
输入欠压设置（欠压保护）
板载软启动功能
故障条件消除后安全自动重启
迟滞热关断功能

应用领域

用于机顶盒、DVD播放器和录像机、白色家电的开关模式电源
消费和家用设备的辅助电源
ATX辅助电源
低/中功率AC-DC适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.5V~23.5V
	开关频率	60kHz

	属性	参数值
	最大占空比	80%
	晶体管耐压	800V
	拓扑结构	反激式
	工作温度	-40℃~+150℃@(Tj)
