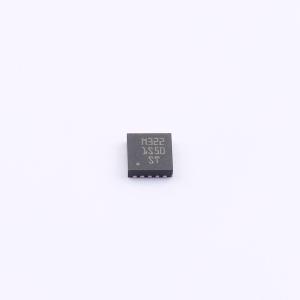

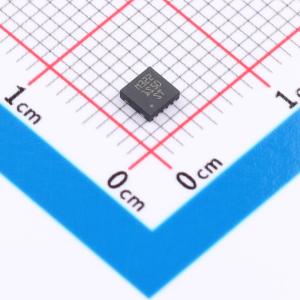

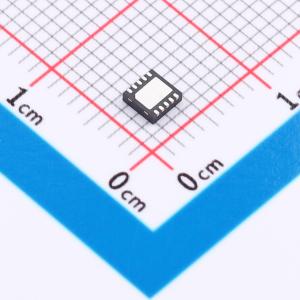

ST1S50PUR

4A同步降压转换器

描述: ST1S50是一款4A输出电流的同步降压转换器,输入电压范围为4.0V至18V,输出电压可调范围为0.8V至0.88倍输入电压。该器件集成了95mΩ高侧开关和69mΩ同步整流器,支持轻载高效率运行,具有可编程软启动和使能功能。
品牌名称: ST(意法半导体)
商品型号: ST1S50PUR
商品编号: C2970157
商品封装: VFDFPN-10(3x3)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

ST1S50器件是一款500 kHz固定频率PWM同步降压稳压器。ST1S50的输入电压范围为4.0 V至18 V，可将输出电压调节至低至0.8 V，最高可达0.88×VIN。 ST1S50器件集成了一个95 mΩ的高端开关和一个69 mΩ的同步整流器，可在极低输出电压下实现高效率。采用特殊PFM模式的峰值电流模式控制可在轻载时实现高效率。 ST1S50器件采用VFDFPN10 3×3×1 mm - 10引脚封装。

商品特性

4 A输出电流
4.0 V至18 V输入电压
输出电压可在0.8 V至0.88×VIN范围内调节
500 kHz开关频率
轻载时高效率
可编程软启动和使能
集成95 mΩ和69 mΩ功率MOSFET
全陶瓷电容
电源正常指示
逐周期电流限制
短路保护

应用领域

机顶盒、电视、网关的负载点应用
固态硬盘驱动器、蓝光播放器、DVD播放器
微处理器/专用集成电路/数字信号处理器/现场可编程门阵列的内核和I/O电源

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~18V
	输出电压	800mV~15.84V
	输出电流	4A
	开关频率	500kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
