温馨提醒：图片仅供参考，商品以实物为准

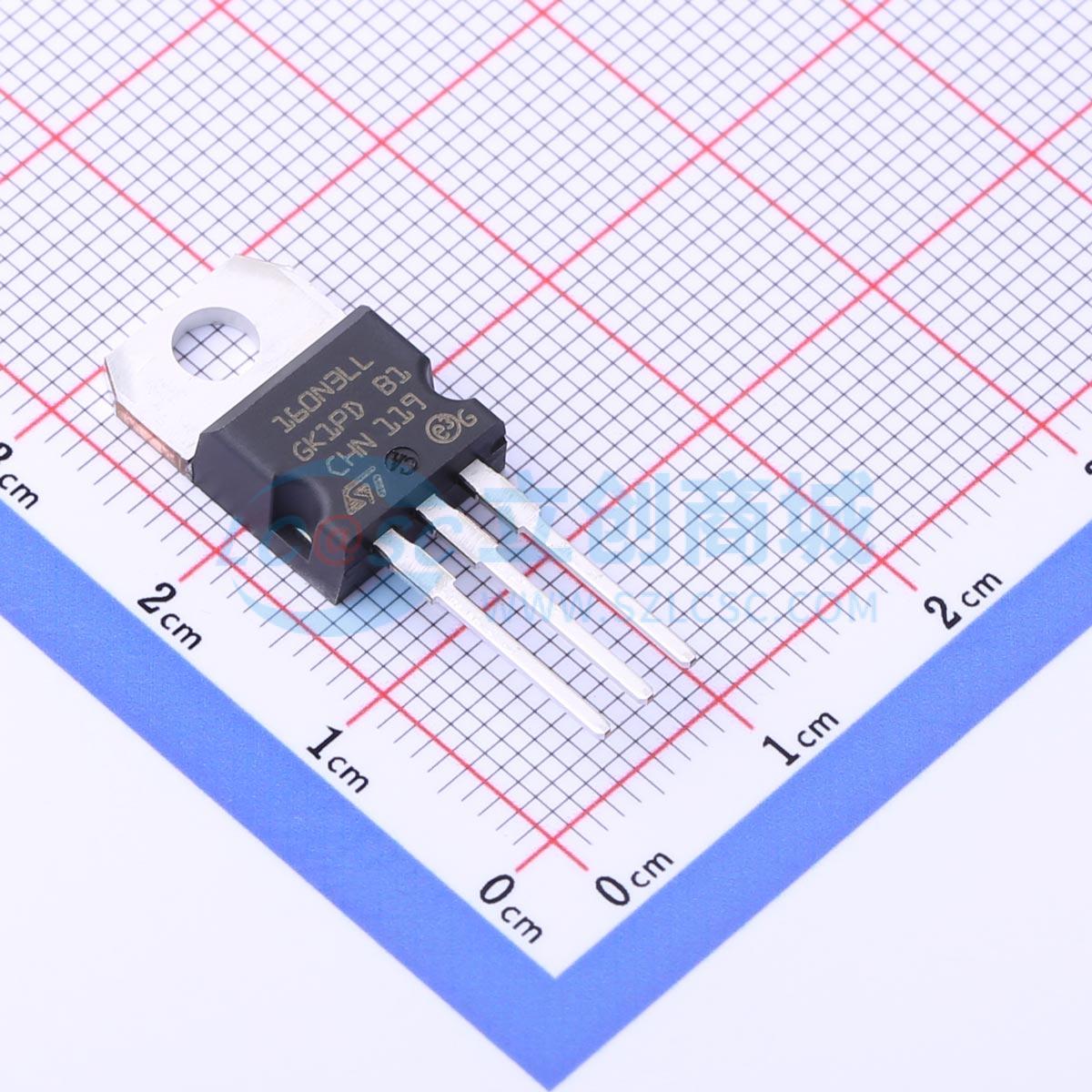

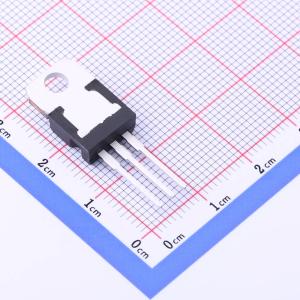

STP160N3LL
1个N沟道 耐压:30V 电流:120A
- 描述
- N沟道30 V、2.5 mOhm典型值、120 A STripFET H6功率MOSFET，TO-220封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP160N3LL
- 商品编号
- C2970150
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 4.2mΩ@4.5V | |
| 耗散功率(Pd) | 136W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 42nC | |
| 输入电容(Ciss) | 3.5nF | |
| 反向传输电容(Crss) | 380pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 400pF |
商品概述
这款N沟道功率MOSFET采用STripFET™ F5技术开发，经过优化以实现极低的导通电阻，其品质因数在同类产品中处于领先水平。
商品特性
- 极低的导通电阻
- 极低的栅极电荷
- 高雪崩耐量
- 低栅极驱动功率损耗
应用领域
- 开关应用
