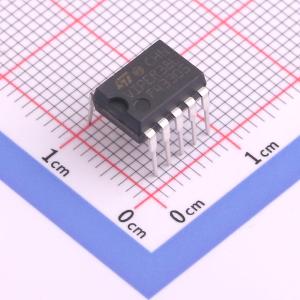

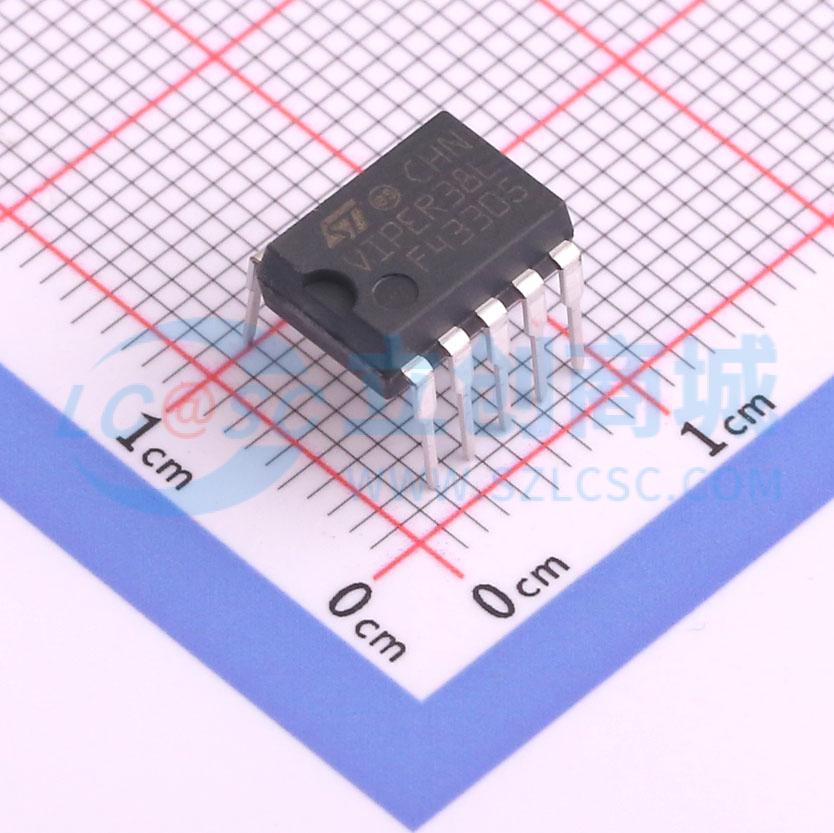

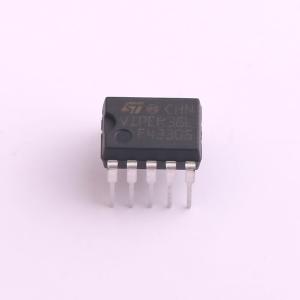

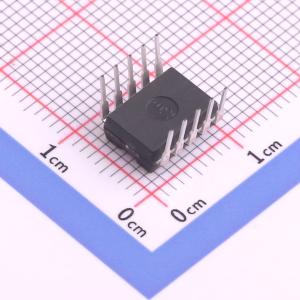

VIPER38LE
峰值功率高压转换器
- 描述
- VIPerPlus系列：峰值功率固定频率高压转换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VIPER38LE
- 商品编号
- C2969988
- 商品封装
- SDIP-10
- 包装方式
- 管装
- 商品毛重
- 0.98克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.5V~23.5V | |
| 开关频率 | 60kHz | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 80% | |
| 晶体管耐压 | 800V | |
| 拓扑结构 | 反激式 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | PWM 调制 |
商品概述
该器件是一款高压转换器，巧妙地将800 V耐雪崩功率MOSFET与PWM电流模式控制集成在一起。功率MOSFET允许施加非常高的交流输入电压，仅受其击穿电压限制。该IC功耗极低，在轻载下以突发模式运行，能够满足更严格的节能标准。 该器件具有一个可调的额外功率定时器（EPT），使IC能够在过载条件下维持数秒。 集成的高压启动电路、检测FET和带抖动功能的振荡器，使该应用能够使用最少的元件。 该器件具备高级保护功能，如双级过流保护（OcP）、输出过压保护、短路保护和带迟滞功能的热关断保护。故障条件消除后，IC会自动重启。
商品特性
- 800 V耐雪崩功率MOSFET，可实现超宽范围交流输入电压
- 内置高压启动电路和检测FET
- PWM电流模式控制器
- 过流保护（OCP），具有可选阈值（IDIm）和更高值的二级过流保护（lDMAx），可保护IC免受变压器饱和或次级二极管短路的影响
- 在230 V交流输入下，空载功耗为30 mW
- 两种工作频率：60 kHz（L型）或115 kHz（H型）
- 频率抖动功能可降低电磁干扰（EMI）
- 额外功率定时器（EPT）可在数秒内屏蔽过载电流
- 输出过压保护，具有严格的容差和数字噪声滤波器
- 软启动功能可降低启动期间的应力，延长IC使用寿命
- 故障条件消除后自动重启
- 热关断功能可提高系统可靠性和IC使用寿命
应用领域
- 消费和家用设备的辅助电源
- 电表和数据集中器的电源
- 适配器
