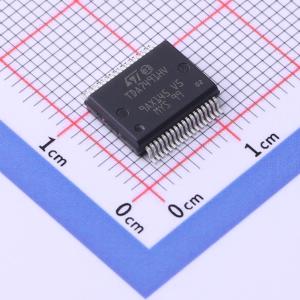

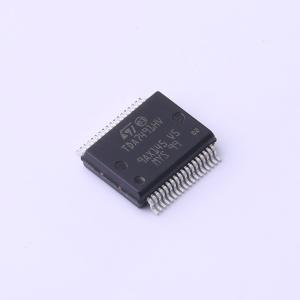

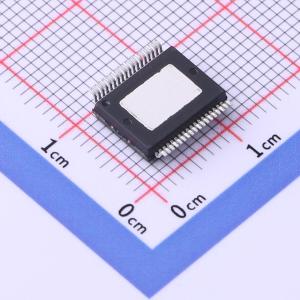

温馨提醒：图片仅供参考，商品以实物为准
TDA7491HV13TR
20 W + 20 W 双声道 B 类 D 级音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 20W+20W双BTL D类音频放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TDA7491HV13TR
- 商品编号
- C2969996
- 商品封装
- Power-SSO-36
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 20Wx2@8Ω | |
| 工作电压 | 5V~18V | |
| 总谐波失真+噪声(THD+N) | 0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 26mA | |
| 工作温度 | -40℃~+85℃ | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 50dB | |
| 效率 | 90% | |
| 输入通道数 | 2对差分输入 |
商品概述
一款采用单电源供电的双BTL D类音频放大器，专为液晶电视和显示器设计。 由于具备高效率以及露焊盘朝上（EPU）和朝下（EPD）封装，无需单独的散热片。 它与TDA7491P和TDA7491LP引脚兼容。
商品特性
- 20 W + 20 W连续输出功率：在VCC = 18 V时，RL = 8 Ω，THD = 10%
- 宽范围单电源工作（5 - 18 V）
- 高效率（η = 90%）
- 四种可选的固定增益设置，标称值分别为20 dB、26 dB、30 dB和32 dB
- 差分输入可最大程度减少共模噪声
- 开启/关闭时无“噗噗”声
- 具备待机和静音功能
- 短路保护
- 热过载保护
- 外部同步
