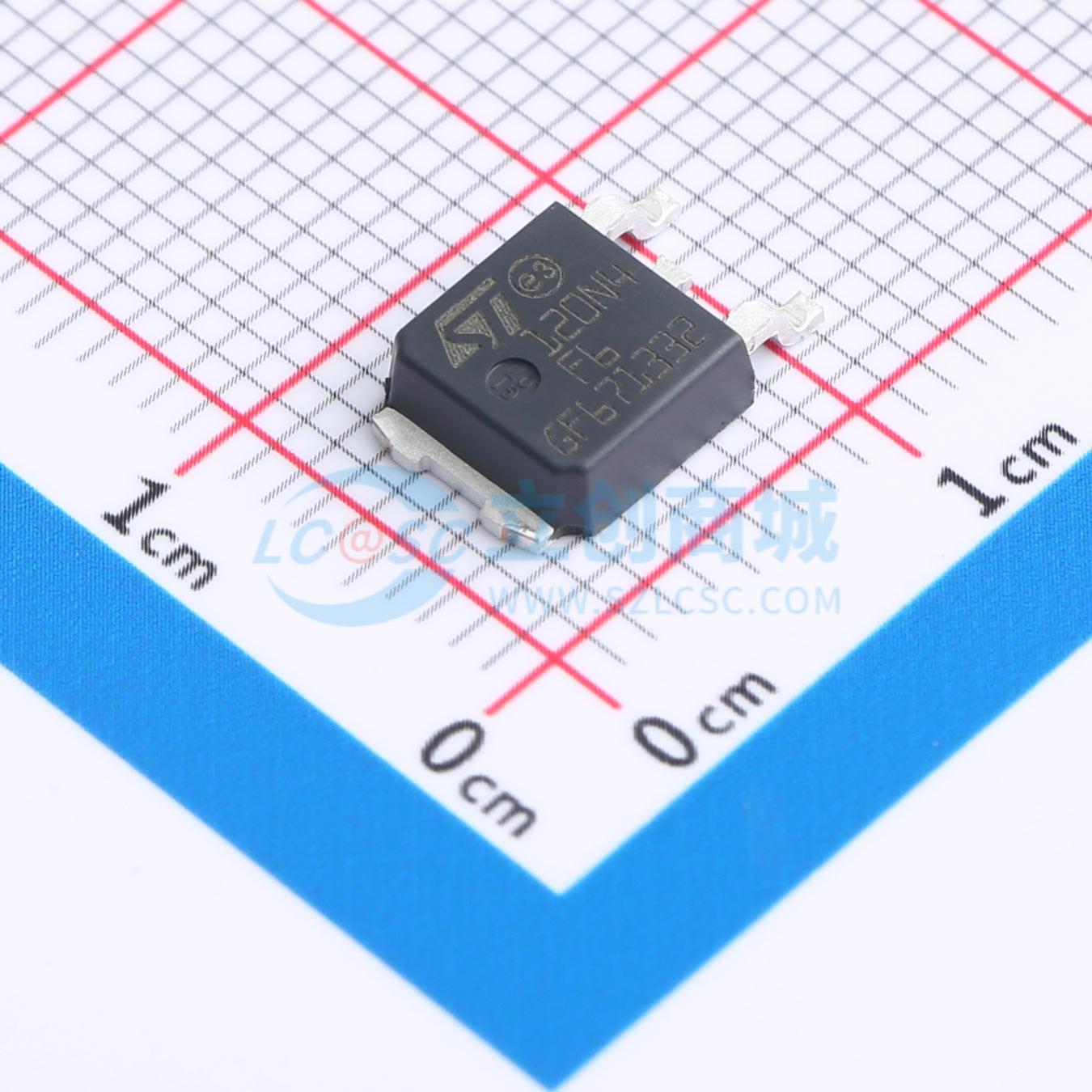

温馨提醒：图片仅供参考，商品以实物为准
STD120N4F6
1个N沟道 耐压:40V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道40 V、3.5 mOhm、80 A STripFET F6功率MOSFET，DPAK封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STD120N4F6
- 商品编号
- C2970013
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 4mΩ@10V | |
| 耗散功率(Pd) | 110W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 65nC@10V | |
| 输入电容(Ciss) | 3.85nF | |
| 反向传输电容(Crss) | 350pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 650pF |
商品概述
这些器件为采用第六代STripFET™ DeepGATE™技术开发的N沟道功率MOSFET，具有全新的栅极结构。由此产生的功率MOSFET在所有封装中均呈现出最低的导通电阻RDS(on)。
商品特性
- 专为汽车应用设计,符合AEC-Q101标准
- 极低的导通电阻
- 极低的栅极电荷
- 高雪崩耐量
- 低栅极驱动功率损耗
应用领域
- 开关应用
