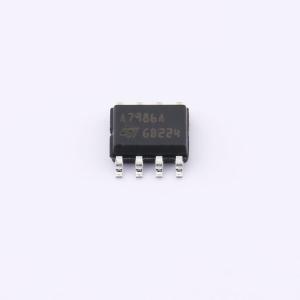

A7986ATR
3A 降压开关稳压器，适用于汽车应用
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3 A步降电压开关稳压器，用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- A7986ATR
- 商品编号
- C2970022
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~38V | |
| 输出电压 | 600mV~38V | |
| 输出电流 | 3A | |
| 开关频率 | 250kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃@(TJ) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
A7986A是一款降压型开关稳压器，内置电流限制为3.7 A（最小值）的功率MOSFET，因此根据应用条件，它能够向负载提供高达3 A的电流。 输入电压范围为4.5 V至38 V；输出电压可设置为从0.6 V至输入电压（VIN）。 该器件所需的外部元件极少，内部集成了一个250 kHz的开关频率振荡器，其频率可通过外部调节，最高可达1 MHz。 带有散热焊盘的HSOP8封装可将热阻Rth(JA)降至40 ℃/W。
商品特性
- 通过AEC-Q100认证
- 3 A直流输出电流
- 4.5 V至38 V输入电压
- 输出电压可从0.6 V起调节
- 250 kHz开关频率，可编程至最高1 MHz
- 内部软启动和使能功能
- 低压差工作：100%占空比
- 电压前馈
- 零负载电流工作模式
- 过流和热保护
- HSOP8封装
应用领域
- 专门用于汽车应用
- 汽车LED驱动
