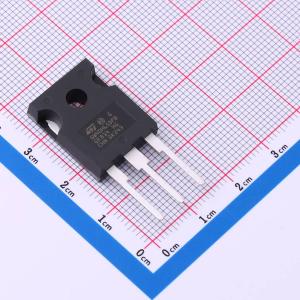

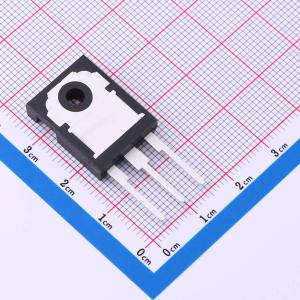

温馨提醒：图片仅供参考，商品以实物为准
STGW40H65DFB
650V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 650 V、40 A高速沟槽栅场截止HB系列IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGW40H65DFB
- 商品编号
- C2970046
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 283W | |
| 输出电容(Coes) | 198pF | |
| 正向脉冲电流(Ifm) | 160A | |
| 集射极饱和电压(VCE(sat)) | 2V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 210nC | |
| 输入电容(Cies) | 5.412nF | |
| 开启延迟时间(Td(on)) | 40ns | |
| 关断延迟时间(Td(off)) | 142ns | |
| 导通损耗(Eon) | 498uJ | |
| 关断损耗(Eoff) | 363uJ | |
| 反向恢复时间(Trr) | 62ns | |
| 工作温度 | -55℃~+175℃@(Tj) | |
| 反向传输电容(Cres) | 107pF |
优惠活动
购买数量
(30个/管，最小起订量 1 个)个
起订量：1 个30个/管
总价金额：
￥ 0.00近期成交3单
