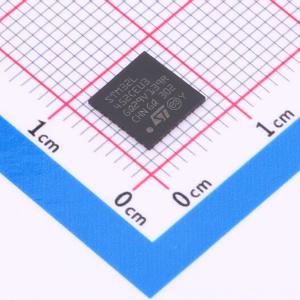

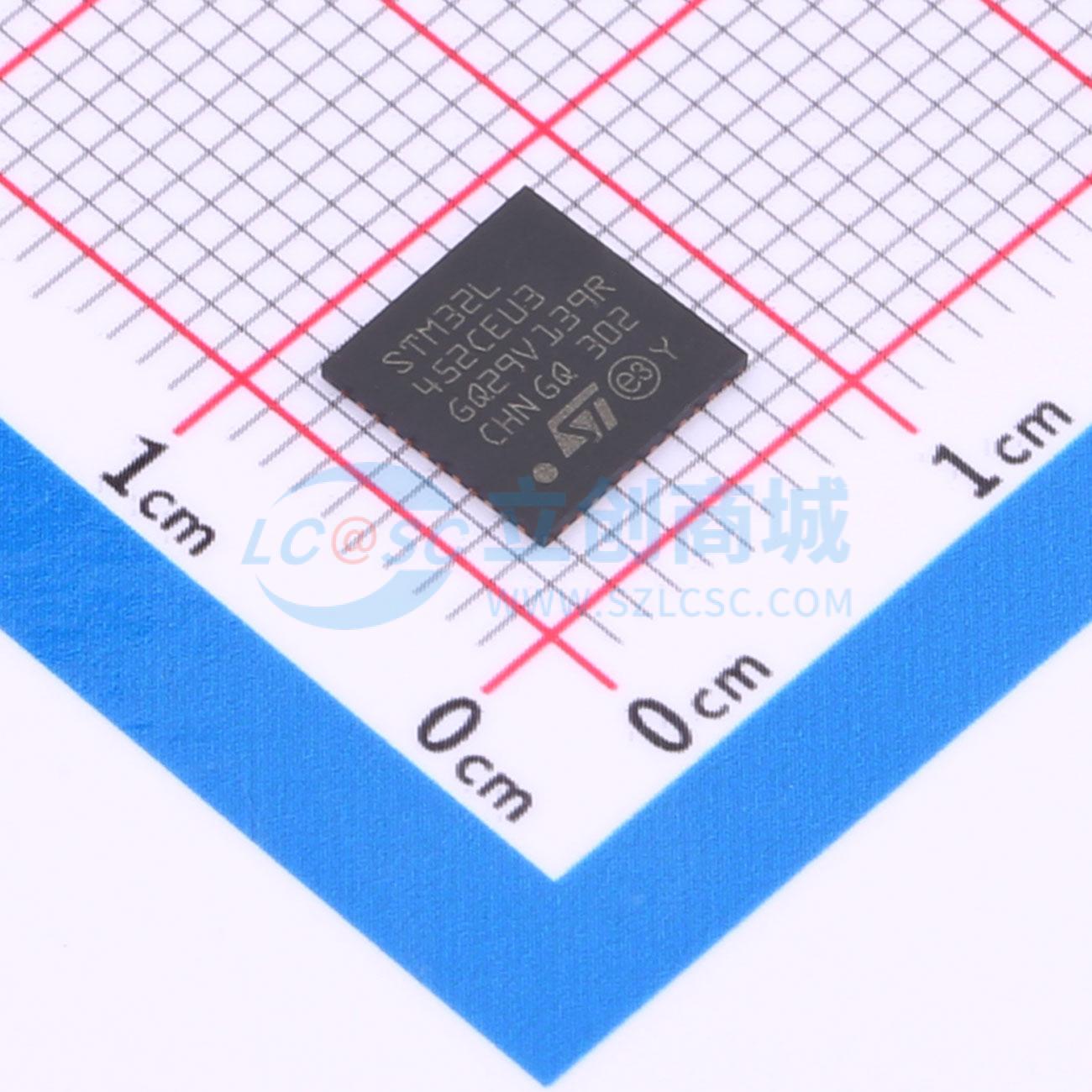

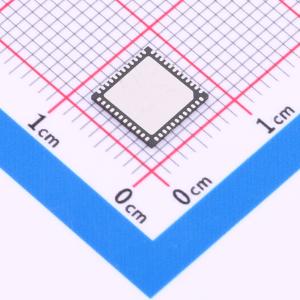

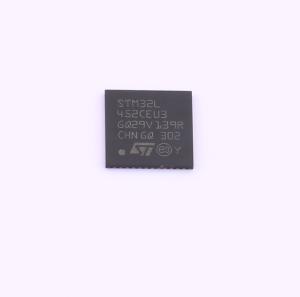

STM32L452CEU3
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有512-KB Flash存储器、USB设备和DFSDM
- 描述
- 特性：超低功耗，具备FlexPowerControl。 供电电压范围为1.71V至3.6V。 温度范围为-40℃至85/125℃。 VBAT模式下为145nA：为RTC和32×32位备份寄存器供电。 关机模式下为22nA（5个唤醒引脚）。 待机模式下为106nA（5个唤醒引脚）。 带RTC的待机模式下为375nA。 停止2模式下为2.05μA，带RTC时为2.40μA
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L452CEU3
- 商品编号
- C2970061
- 商品封装
- UFQFPN-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 160KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 38 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品概述
超低功耗Arm® Cortex®-M4 32位MCU+FPU，100DMIPS，最多512KB Flash，160KB SRAM，具备模拟、音频及外部SMPS功能。
商品特性
- 超低功耗，带FlexPowerControl：电源电压1.71V至3.6V；工作温度范围-40℃至85/125℃；VBAT模式电流145nA（为RTC和32×32位备份寄存器供电）；Shutdown模式电流22nA（5个唤醒引脚）；Standby模式电流106nA（5个唤醒引脚）、375nA（带RTC）；Stop2模式电流2.05μA、2.40μA（带RTC）；运行模式电流84μA/MHz（LDO模式）、36μA/MHz（3.3V SMPS模式）；支持批量采集模式（BAM）；Stop模式唤醒时间4μs；具备掉电复位（BOR）和互连矩阵。
- 核心：Arm® 32位Cortex®-M4 CPU带FPU，Adaptive real-time accelerator（ART Accelerator™）支持Flash零等待执行，最高频率80MHz，含MPU、100DMIPS及DSP指令；性能基准：1.25 DMIPS/MHz（Drystone 2.1）、273.55 CoreMark®（3.42 CoreMark/MHz@80MHz）；能量基准：335 ULPMark™ CP分数、104 ULPMark™ PP分数。
- 时钟源：4至48MHz晶振；32kHz RTC晶振（LSE）；内部16MHz工厂校准RC（±1%）；内部低功耗32kHz RC（±5%）；内部多速100kHz至48MHz振荡器（经LSE自动校准，精度优于±0.25%）；内部48MHz带时钟恢复；2个PLL用于系统时钟、音频及ADC。
- 最多83个快速I/O，多数支持5V耐受；RTC带硬件日历、闹钟及校准；最多21个电容感应通道（支持触摸键、线性及旋转触摸传感器）；12个定时器：1个16位高级电机控制定时器、1个32位及3个16位通用定时器、2个16位基本定时器、2个低功耗16位定时器（Stop模式可用）、2个看门狗、SysTick定时器。
- 存储器：最多512KB单bank Flash（含专有代码读出保护）；160KB SRAM（含32KB硬件奇偶校验）；Quad SPI存储器接口。
- 丰富模拟外设（独立供电）：1个12位ADC（5Msps，硬件过采样可达16位，200μA/Msps）；1个12位DAC输出通道（低功耗采样保持）；1个带内置PGA的运算放大器；2个超低功耗比较器；精确2.5V或2.048V参考电压缓冲输出。
- 17个通信接口：USB 2.0全速无晶振方案（带LPM和BCD）；1个SAI（串行音频接口）；4个I2C FM+（1Mbit/s，支持SMBus/PMBus）；3个USART（支持ISO7816、LIN、IrDA、调制解调器）；1个UART（支持LIN、IrDA、调制解调器）；1个LPUART（支持Stop2唤醒）；3个SPI（含1个Quad SPI）；CAN（2.0B Active）及SDMMC接口；IRTIM（红外接口）。
- 14通道DMA控制器；真随机数生成器；CRC计算单元，96位ID；开发支持：串行线调试（SWD）、JTAG、Embedded Trace Macrocell™；所有封装符合ECOPACK2®标准。
