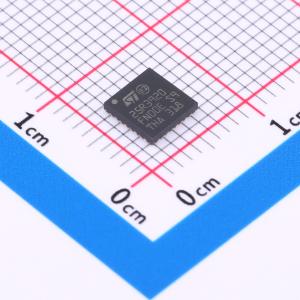

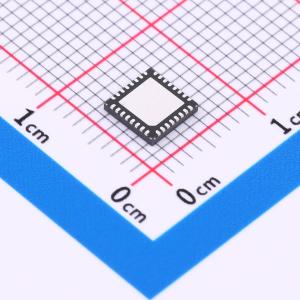

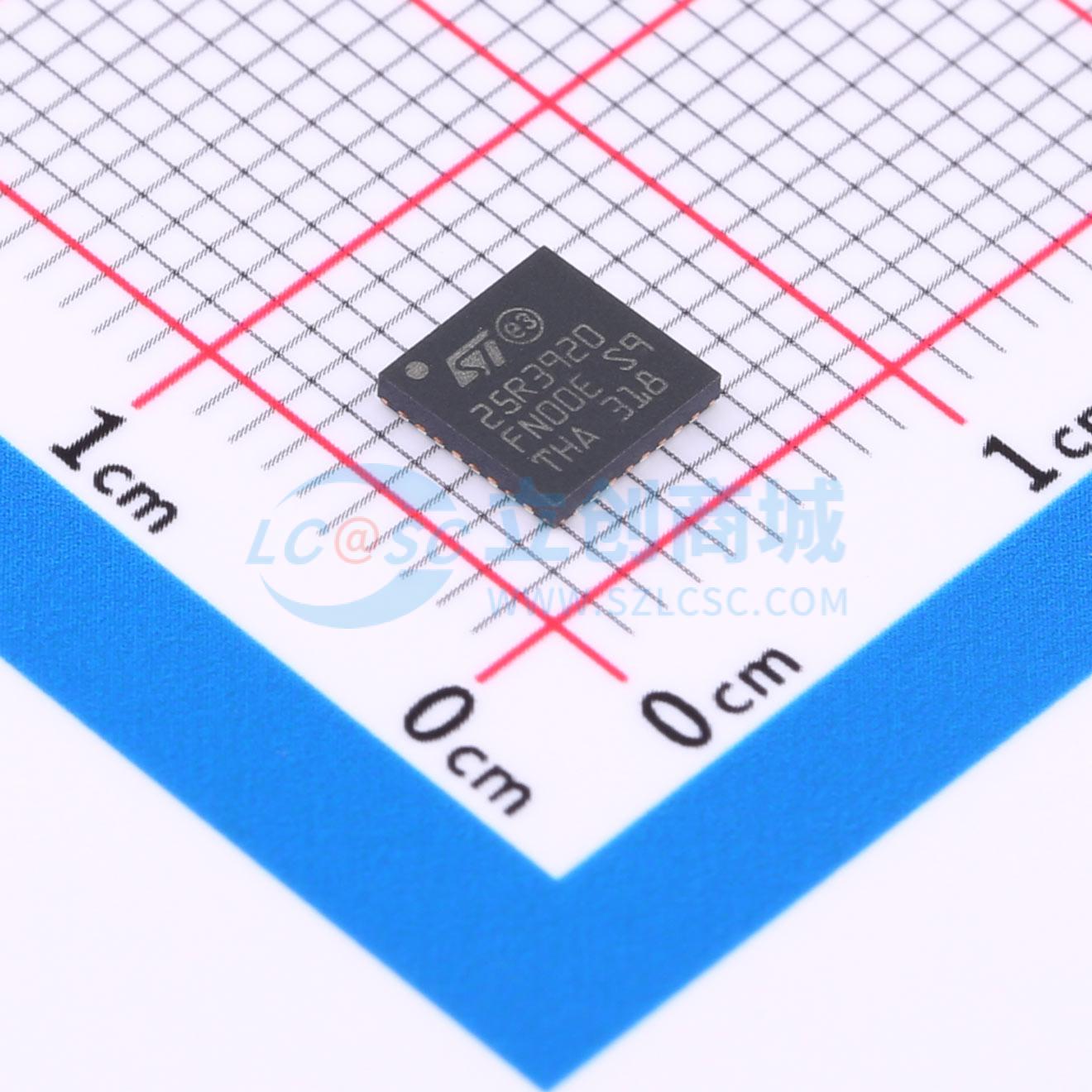

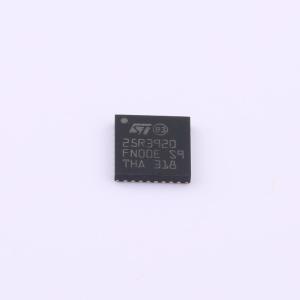

ST25R3920-AQWT
高可靠性汽车级NFC读卡器
- 描述
- 适用于广泛的NFC和HF RFID应用，包括数字钥匙NFC读卡器、NFC论坛兼容通用设备、基于NFC的充电保护、EMVCo 3.0兼容非接触式支付终端、ISO14443和ISO15693兼容通用NFC设备、FeliCa读写器等。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST25R3920-AQWT
- 商品编号
- C2970072
- 商品封装
- VFQFN-32
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | ISO 14443；ISO 15693；EPC；NFC | |
| 接口类型 | SPI；I2C |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 13.56MHz | |
| 工作电压 | 2.6V~5.5V |
商品特性
- 通过AEC-Q100认证
- 工作模式：读写器、卡模拟、主动和被动点对点
- 符合EMVCo 3.0模拟和数字标准
- NFC-A / ISO14443A速率高达848 kbit/s
- NFC-B / ISO14443B速率高达848 kbit/s
- NFC-F / FeliCa速率高达424 kbit/s
- NFC-V / ISO15693速率高达53 kb/s
- NFC-A / ISO14443A和NFC-F / FeliCa卡模拟
- 主动和被动点对点发起方和目标模式，速率高达424 kbit/s
- 低级别模式可实现符合MIFARE Classic或其他自定义协议
- 动态功率输出（DPO）控制场强以保持在给定范围内
- 主动波形整形（AWS）减少过冲和下冲
- 噪声抑制接收器（NSR）允许在嘈杂环境中接收信号
- 通过可变电容实现自动天线调谐（AAT）
- 集成符合EMVCo 3.0的EMD处理功能
- 自动增益控制和静噪功能以最大化信噪比
- 低功耗电容式和电感式卡检测
- 低功耗NFC主动和被动目标模式
- 可调ASK调制深度，范围为5%至40%
- 集成稳压器以提高系统电源抑制比
- 带有基带通道求和或自动通道选择功能的AM/PM和I/Q解调器
- 可驱动两个独立的单端天线
- 测量天线电压幅度和相位、接收信号强度指示（RSSI）、片上电源和稳压电压
- 512字节FIFO
- 串行外设接口（SPI）速率高达5 Mbit/s
- I2C接口，快速模式下速率高达400 kbit/s，快速模式+下速率高达1 Mbit/s，高速模式下速率高达3.4 Mbit/s
- 宽电源电压和环境温度范围（-40 ℃至+105 ℃时为2.6至5.5 V，-20 ℃至+105 ℃时为2.4至5.5 V）
- 宽外设通信电源范围，从1.65至5.5 V
- 石英振荡器能够使用27.12 MHz晶体并实现快速启动
