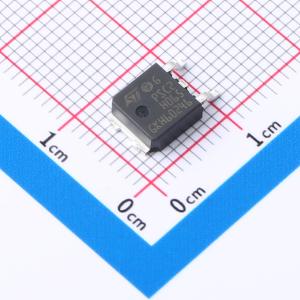

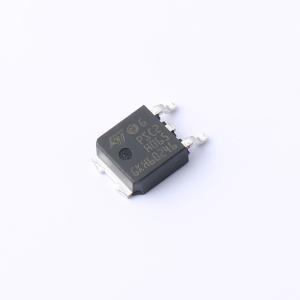

STPSC2H065B-TR
STPSC2H065B-TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 650 V、2 A高浪涌碳化硅功率肖特基二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPSC2H065B-TR
- 商品编号
- C2970070
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.484克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | - | |
| 整流电流 | 2A | |
| 正向压降(Vf) | 1.55V@2A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | 20uA@650V | |
| 非重复峰值浪涌电流 (Ifsm) | 20A | |
| 工作结温范围 | -40℃~+175℃ |
商品概述
STPSC2H065是一款高性能功率肖特基二极管，采用碳化硅衬底制造。宽带隙材料使其能够设计出额定电压为650V的肖特基二极管结构。由于肖特基结构，关断时无恢复现象，振铃模式可忽略不计。最小的容性关断行为与温度无关。该二极管特别适用于PFC应用，在硬开关条件下可提升性能。评估传导损耗可使用以下公式：P=1.001×I_F(AV)+0.474×I_F(RMS)²。电容电荷的最准确值为：Q_cj(V_R)=∫(0到V_R) C_j(V)dV。
商品特性
- 应用电流范围内无反向恢复电荷
- 开关行为与温度无关
- 高正向浪涌能力
- 符合ECOPACK2标准的组件
- 高能效产品
应用领域
- 开关模式电源
- PFC
- DC/DC转换器
- LLC拓扑
- 升压二极管
