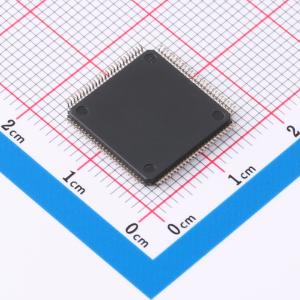

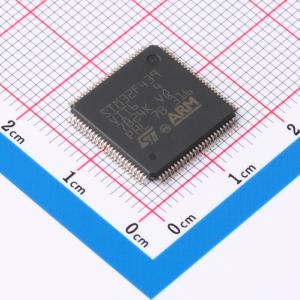

STM32F439VIT6

Cortex-M4处理器概述

核心特性：

• CPU：32位Arm Cortex-M4 CPU，配备浮点运算单元（FPU）
• 性能：最高可达180MHz频率，提供高达225 DMIPS或1.25 DMIPS/MHz（Dhrystone 2.1）
• 加速器：
  • ART加速器：从闪存执行时无等待状态
  • Chrom-ART加速器：增强图形内容创建
• 内存：
  • 闪存内存：最高达2MB，分为两组，支持读写操作
  • SRAM：最高可达256+4KB，包括64-KB核心耦合内存（CCM）数据RAM
• 外部内存控制器：支持高达32位数据总线的SRAM、PSRAM、SDRAM/LPSDR、Compact Flash/NOR/NAND存储器

输入/输出与接口：

• LCD界面：8080/6800模式，可编程分辨率的LCD-TFT控制器
• 图形：Chrom-ART加速器用于增强图形内容创建（DMA2D）
• 时钟、复位和电源管理：支持1.7V至3.6V应用供电和I/O，具备POR、PDR、PVD、BOR功能

• 振荡器：4至26MHz晶体振荡器，内置16MHz RC（精度1%），32kHz振荡器用于RTC并进行校准
• 电源模式：睡眠、停止和待机模式
• 备份寄存器：20×32位备份寄存器，可选4KB备份SRAM

模拟与通信：

• ADC：3×12位，2.4 MSPS，最多24个通道，并在三重交织模式下达到7.2 MSPS
• DAC：2×12位数模转换器
• DMA：16流DMA控制器，带有FIFO和突发支持
• 定时器：最多17个定时器，包括最多十二个16位和两个32位定时器
• 通信接口：最多168个I/O端口，具有中断能力，最多164个快速I/O至90MHz，最多166个5V耐受I/O
• 串行通信：3×I 2C接口，4USART/4UART，6SPIs，1xSAI，2×CAN（2.0B Active），SDIO接口
• 高级连接性：USB 2.0全速、高速、OTG控制器，10/100以太网MAC带专用DMA，8至14位并行相机接口
• 加密加速：AES 128、192、256，Triple DES，HASH（MD5、SHA-1、SHA-2），HMAC硬件加速
• 真随机数生成器：真随机数生成器
• RTC：秒级精度，硬件日历，96位唯一ID

此处理器设计用于要求高性能、低功耗消耗以及广泛连接选项的应用，适用于各种嵌入式系统。
