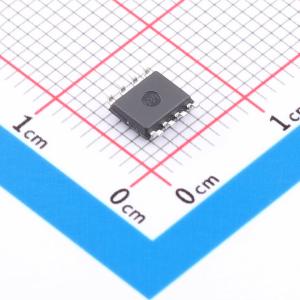

温馨提醒：图片仅供参考，商品以实物为准

ST3485EIYDT

3.3V供电，15kV ESD保护，最高12Mbps RS-485/RS-422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ST3485EB、ST3485EC、ST3485EI 和 ST3485EIY 器件是具备 ±15 kV 静电放电（ESD）保护功能的 3.3 V 低功耗收发器，适用于 RS - 485 和 RS - 422 通信。这些器件采用半双工配置，包含一个驱动器和一个接收器。这些器件能保证至少 12 Mbps 的数据传输和接收速率
品牌名称: ST(意法半导体)
商品型号: ST3485EIYDT
商品编号: C2969926
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.244克(g)

商品参数

商品概述

ST3485EB、ST3485EC、ST3485EI和ST3485EIY器件是具备±15 kV ESD保护的3.3 V低功耗收发器，适用于RS - 485和RS - 422通信。这些器件采用半双工配置，包含一个驱动器和一个接收器。这些器件保证数据传输和接收速率至少为12 Mbps。所有发射器输出和接收器输入均具备±15 kV IEC 61000 - 4 - 2空气放电保护。驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路可使驱动器输出进入高阻抗状态。

商品特性

ESD保护
±15 kV IEC 61000 - 4 - 2空气放电
±8 kV IEC 61000 - 4 - 2接触放电
单3.3 V电源供电，无需电荷泵
可与5 V逻辑兼容
最大1 μA低电流关断模式
保证12 Mbps数据速率
-7至12 V共模输入电压范围
提供半双工版本
行业标准75176引脚排列
驱动器过载保护的电流限制和热关断功能
无信号时，浮空输入保证接收器输出高电平状态
总线最多允许连接64个收发器
采用SO8封装
汽车级（ST3485EIY）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~3.6V
	数据速率	15Mbps

	属性	参数值
	节点数	64
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	1.3mA
	通讯模式	半双工
