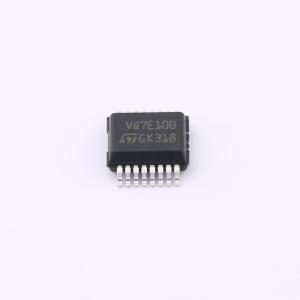

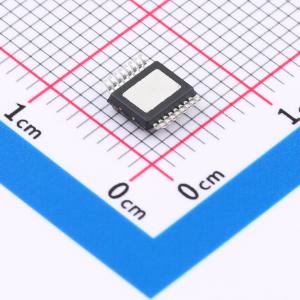

温馨提醒：图片仅供参考，商品以实物为准

VNQ7E100AJTR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有MultiSense模拟反馈的四通道高边驱动器，可用于汽车应用
品牌名称: ST(意法半导体)
商品型号: VNQ7E100AJTR
商品编号: C2969931
商品封装: PowerSSO-16
包装方式: 编带
商品毛重: 0.29928克(g)

商品参数

	属性	参数值
	工作电压	4V~28V
	导通电阻	100mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)

商品概述

该器件是一款四通道高端驱动器，采用意法半导体（ST）专有的VIPower M0 - 7技术制造，采用PowerSSO - 16封装。该器件旨在通过3 V和5 V CMOS兼容接口驱动12 V汽车接地负载，并提供保护和诊断功能。该器件集成了先进的保护功能，如负载电流限制、通过功率限制进行过载主动管理，以及具有可配置锁存关断功能的过温关断。 FaultRST引脚可在出现故障时解除输出锁存，或禁用锁存关断功能。复用电流检测引脚除了能检测过载、接地短路、VCC短路和关断状态下的开路负载外，还能提供高精度的比例负载电流检测。检测使能引脚可在模块低功耗模式下禁用关断状态诊断，还能实现类似器件之间外部检测电阻的共享。

商品特性

通过AEC - Q100认证
适用于深冷启动应用的极低电压操作（符合2013版LV124标准）
极低的待机电流
与3 V和5 V CMOS输出兼容
电流检测诊断功能
通过高精度比例电流镜实现负载电流的模拟反馈
过载和接地短路（功率限制）指示
热关断指示
关断状态下的开路负载检测
输出与VCC短路检测
检测使能/禁用
欠压关断
过压钳位
负载电流限制
快速热瞬变的自限功能
过温或功率限制时可配置锁存关断
接地丢失和VCC丢失保护
配合外部元件实现反接电池保护
静电放电保护

应用领域

汽车电阻性、电感性和电容性负载
高级驾驶辅助系统（ADAS）的受保护电源：雷达和传感器
汽车灯具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	4
	输入控制逻辑	高电平有效
	最大连续电流	22A
