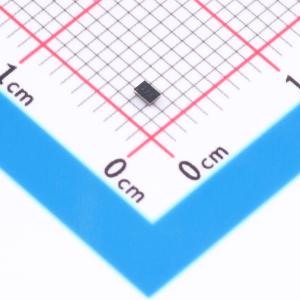

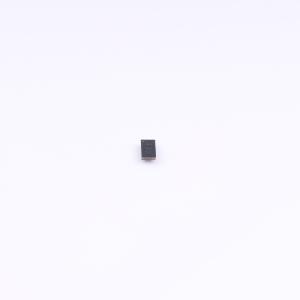

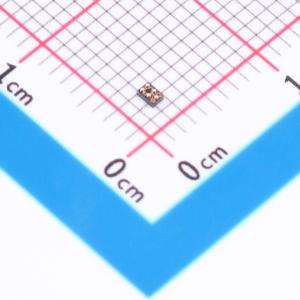

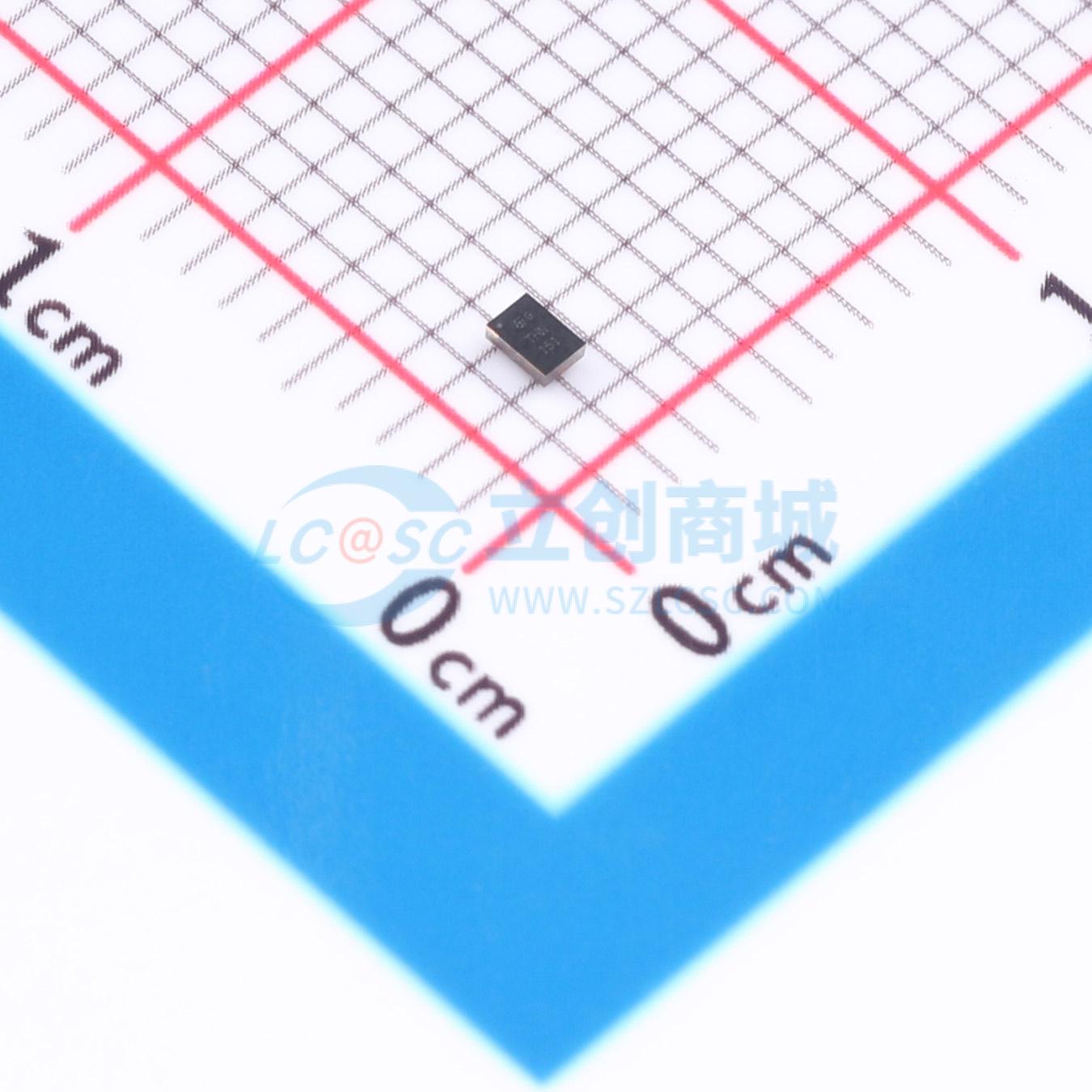

温馨提醒：图片仅供参考，商品以实物为准
BALF-CC26-05D3
50Ω标称输入巴伦集成谐波滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 50 Ω /与CC2610、CC2620、CC2630、CC2640和CC2650共轭匹配
- 品牌名称
- ST(意法半导体)
- 商品型号
- BALF-CC26-05D3
- 商品编号
- C2969946
- 商品封装
- UFBGA-5
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率 | 2.4GHz~2.5GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 插入损耗(最大值) | 1.2dB | |
| 相位差 | 16° | |
| 幅度差(最大值) | 0.3dB |
| 属性 | 参数值 | |
|---|---|---|
| 回波损耗(最小值) | -23dB | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 1485um | |
| 宽度 | 1020um | |
| 高度 | 630um |
商品特性
2.45 GHz 巴伦，集成匹配网络
针对 CC26 系列 5x5 外部差分优化匹配
低插入损耗
低幅度不平衡
低相位不平衡
玻璃上的涂层倒装芯片
小尺寸 <1.5 mm²
