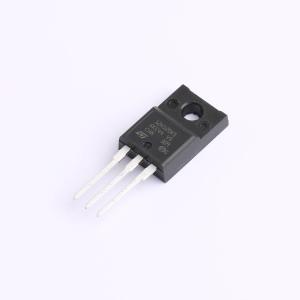

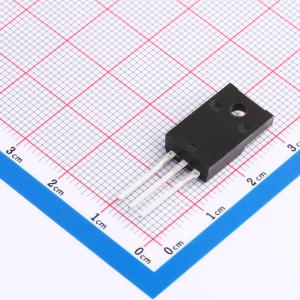

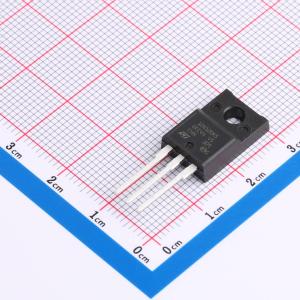

温馨提醒：图片仅供参考，商品以实物为准
STF12N120K5
1个N沟道 耐压:1200V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道1200 V、0.62 Ohm典型值、12 A MDmesh K5功率MOSFET，TO-220FP封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STF12N120K5
- 商品编号
- C2969969
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 2.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 690mΩ@10V | |
| 耗散功率(Pd) | 40W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 44.2nC@10V | |
| 输入电容(Ciss) | 1.37nF | |
| 反向传输电容(Crss) | 0.6pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 110pF |
商品概述
该器件是采用MDmesh™ M2技术开发的N沟道功率MOSFET。凭借其条形布局和改进的垂直结构，该器件具有低导通电阻和优化的开关特性，适用于要求极高的高效转换器。
商品特性
- 业界最低的导通电阻与面积乘积(RDS(on) x area)
- 业界最佳的品质因数(FoM)
- 超低栅极电荷
- 100%雪崩测试
- 齐纳保护
应用领域
- 开关应用
