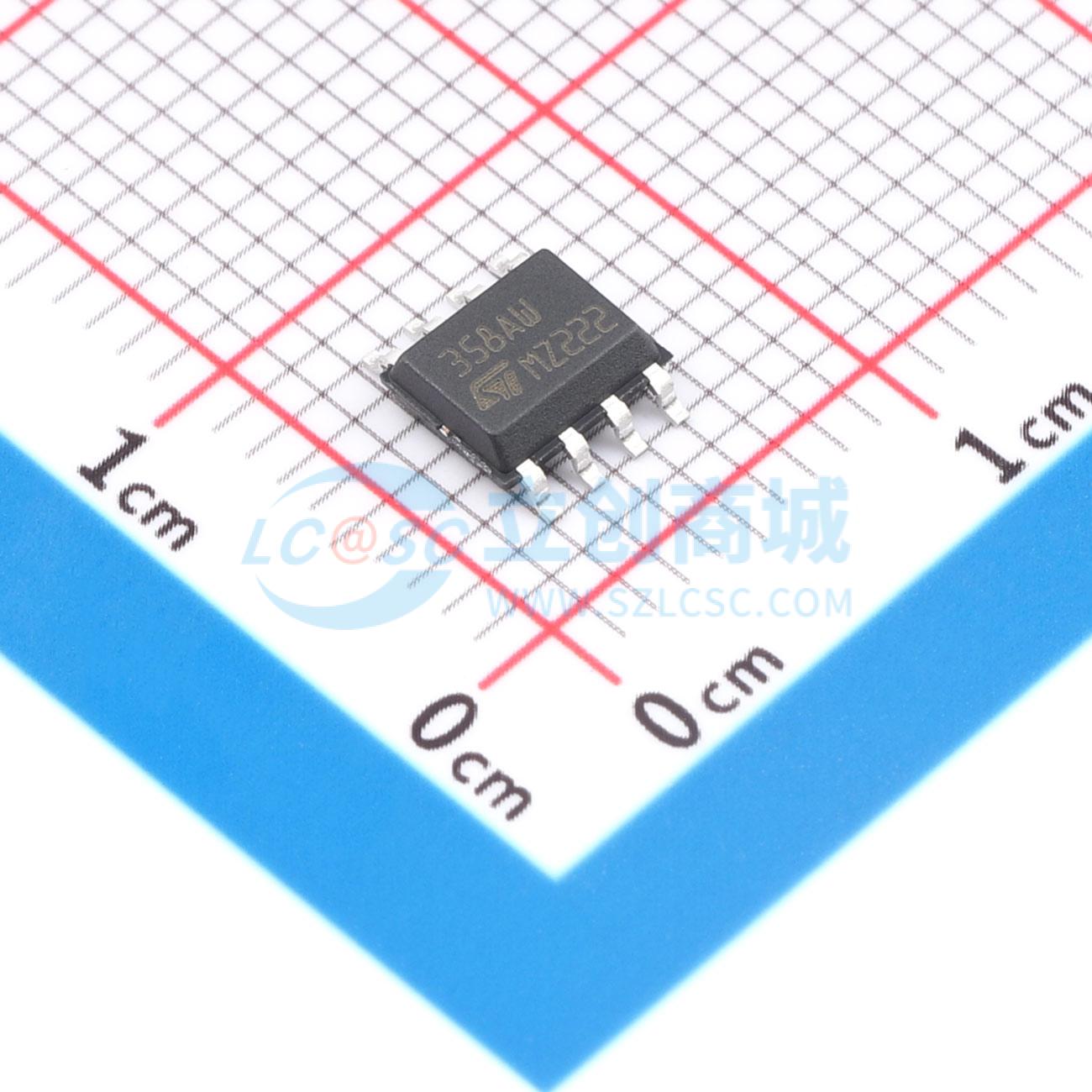

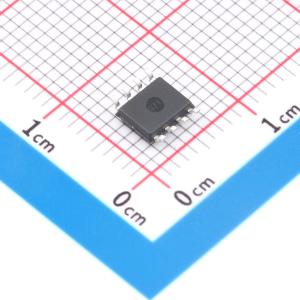

LM358AWDT
低压双运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电路由两个独立的高增益运算放大器组成，采用内部频率补偿，专为在宽电压范围内的单电源下工作而设计。低功耗电源电流与电源电压大小无关。应用领域包括传感器放大器、直流增益模块和所有传统运算放大器电路，现在可以更轻松地在单电源系统中实现。例如，这些电路可以直接由逻辑系统中使用的标准 +5V 供电，并且无需额外电源即可轻松提供所需的接口电子设备。在线性模式下，输入共模电压范围包括地。即使在单电源电压下工作，输出电压也可以摆幅至地。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM358AWDT
- 商品编号
- C2969987
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.1MHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 6uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 200nA | |
| 输入失调电流(Ios) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 55nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源电压 | 3V~30V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
LM158W、LM258W和LM358W电路包含两个独立的高增益运算放大器（op-amps），采用内部频率补偿，专门设计用于在宽电压范围内由单电源供电。低电源消耗与电源电压大小无关。在线性模式下，输入共模电压范围包括地电位。即使在单电源电压下工作，输出电压也可以摆幅至地电位。
商品特性
- 每个运算放大器的电源电流极低，基本与电源电压无关
- 低输入偏置电流：20 nA（温度补偿）
- 低输入失调电压：2 mV
- 低输入失调电流：2 nA
- 输入共模电压范围包括地电位
- 差分输入电压范围等于电源电压
- 输出电压摆幅大：0 V至（VCC+）-1.5 V
- 内部ESD保护：2 kV
- 实现内部频率补偿
- 大直流电压增益：100 dB
- 宽带宽（单位增益）：1.1 MHz（温度补偿）
应用领域
- 传感器放大器
- DC增益模块
- 传统运算放大器电路（可在单电源系统中更轻松实现）
- 逻辑系统的接口电子设备（使用标准+5 V供电时无需额外电源）
