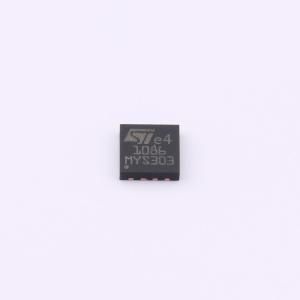

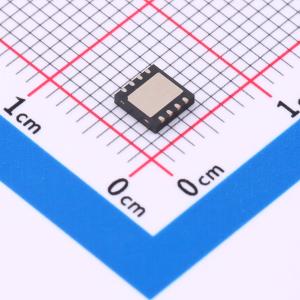

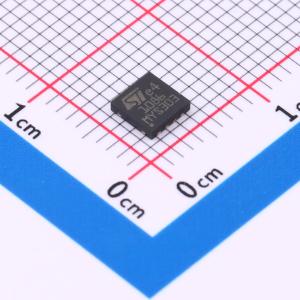

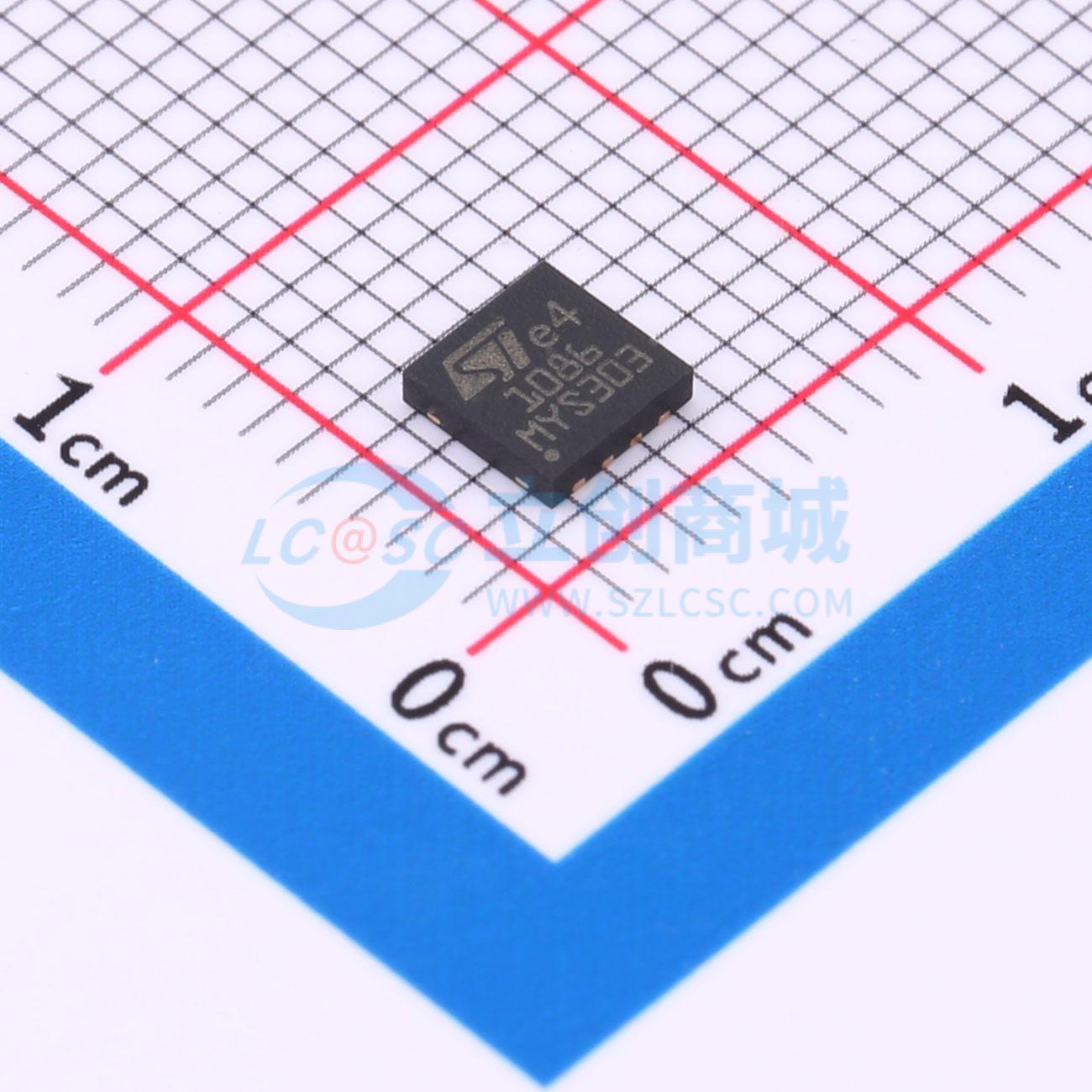

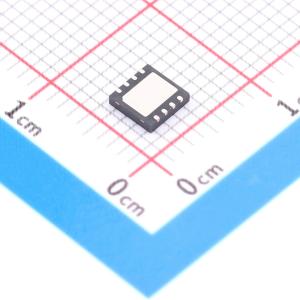

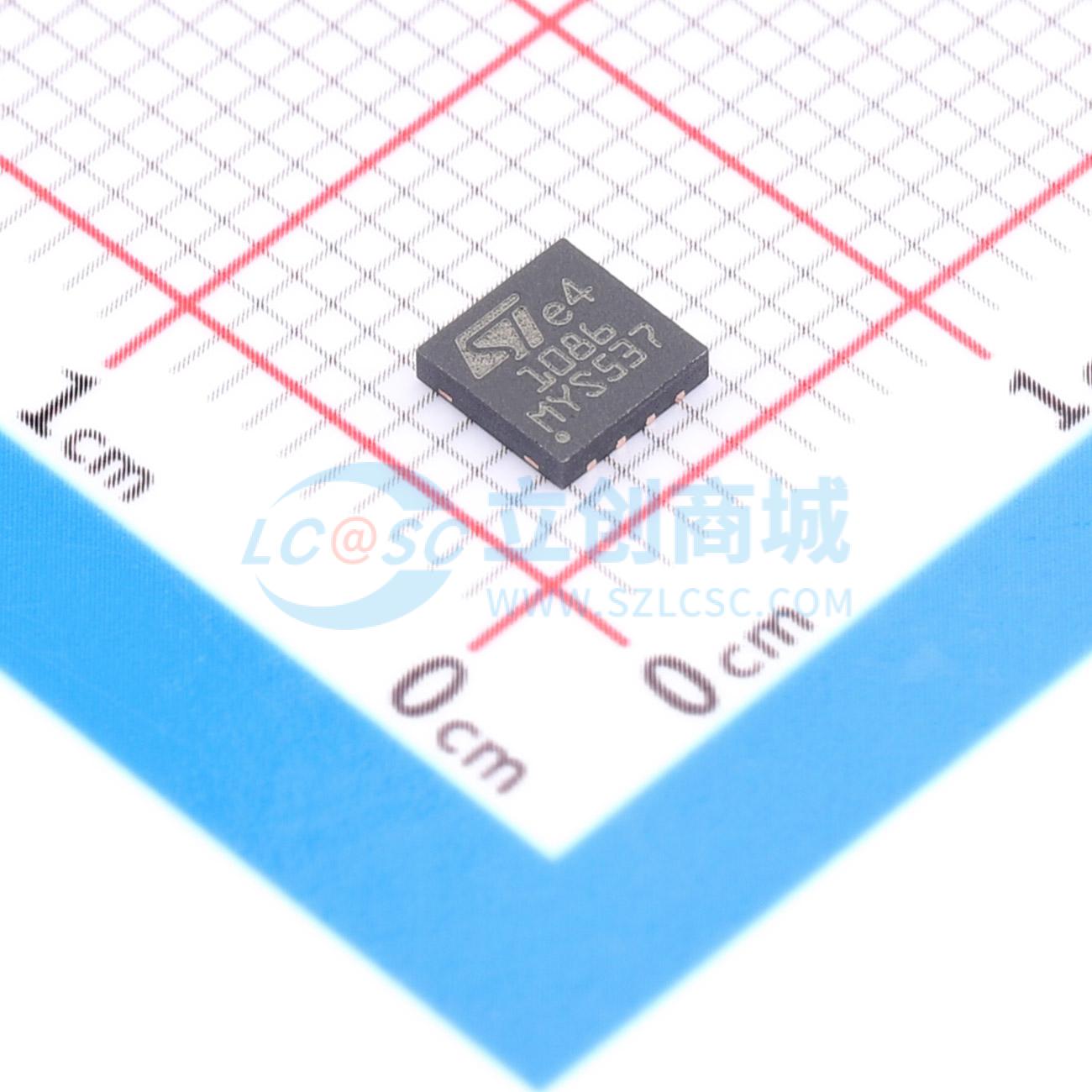

LD1086PUR
1.25V~28.5V 1.5A 30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD1086PUR
- 商品编号
- C2969975
- 商品封装
- DFN-8-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.223333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 30V | |
| 输出电压 | 1.25V~28.5V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 88dB@(120Hz) | |
| 压差 | 1.5V@(1.5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | - | |
| 功能特性 | 短路保护；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
LD1086是一款低压降稳压器，可提供高达1.5A的输出电流。在最大输出电流下，压降最大为1.2V，低负载时压降降低。LD1086与旧款三端可调稳压器引脚兼容，但在压降和输出公差方面性能更优。与PNP稳压器不同，后者的部分输出电流会作为静态电流被浪费，而LD1086的静态电流流入负载，提高了效率。仅需最小10μF的电容即可实现稳定。该器件提供TO-220、D²PAK、D²PAK/A、DPAK或DFN8（4x4）封装。片内微调使稳压器达到非常严格的输出电压公差，25℃时为±1%。
商品特性
- 典型压降：1.5A时1.3V
- 三端可调或固定输出电压：1.8V、3.3V、5V
- 输出电流保证高达1.5A
- 输出公差：25℃时±1%，全温度范围±2%
- 内部功率和热限制
- 宽工作温度范围：-40℃至125℃
- 可用封装：TO-220、D²PAK、D²PAK/A、DPAK和DFN8（4x4）
- 与标准可调稳压器引脚兼容
