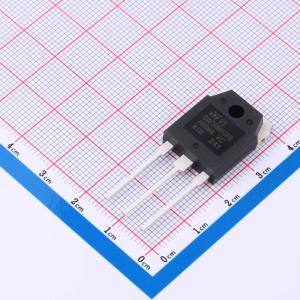

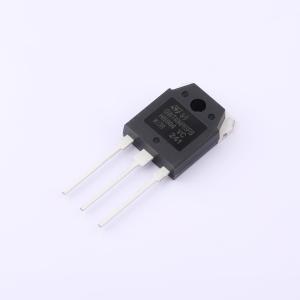

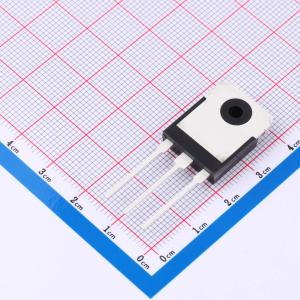

温馨提醒：图片仅供参考，商品以实物为准
STGWT40HP65FB
650V 40A
- 描述
- 650 V、40 A高速沟槽栅场截止HB系列IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGWT40HP65FB
- 商品编号
- C2969948
- 商品封装
- TO-3P
- 包装方式
- 管装
- 商品毛重
- 7.516667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 283W | |
| 输出电容(Coes) | 198pF | |
| 正向脉冲电流(Ifm) | 10A | |
| 集射极饱和电压(VCE(sat)) | 2V@40A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 5V@1mA | |
| 输入电容(Cies) | 5.412nF | |
| 关断延迟时间(Td(off)) | 142ns | |
| 关断损耗(Eoff) | 363uJ | |
| 反向恢复时间(Trr) | 140ns | |
| 工作温度 | -55℃~+175℃ | |
| 反向传输电容(Cres) | 107pF |
