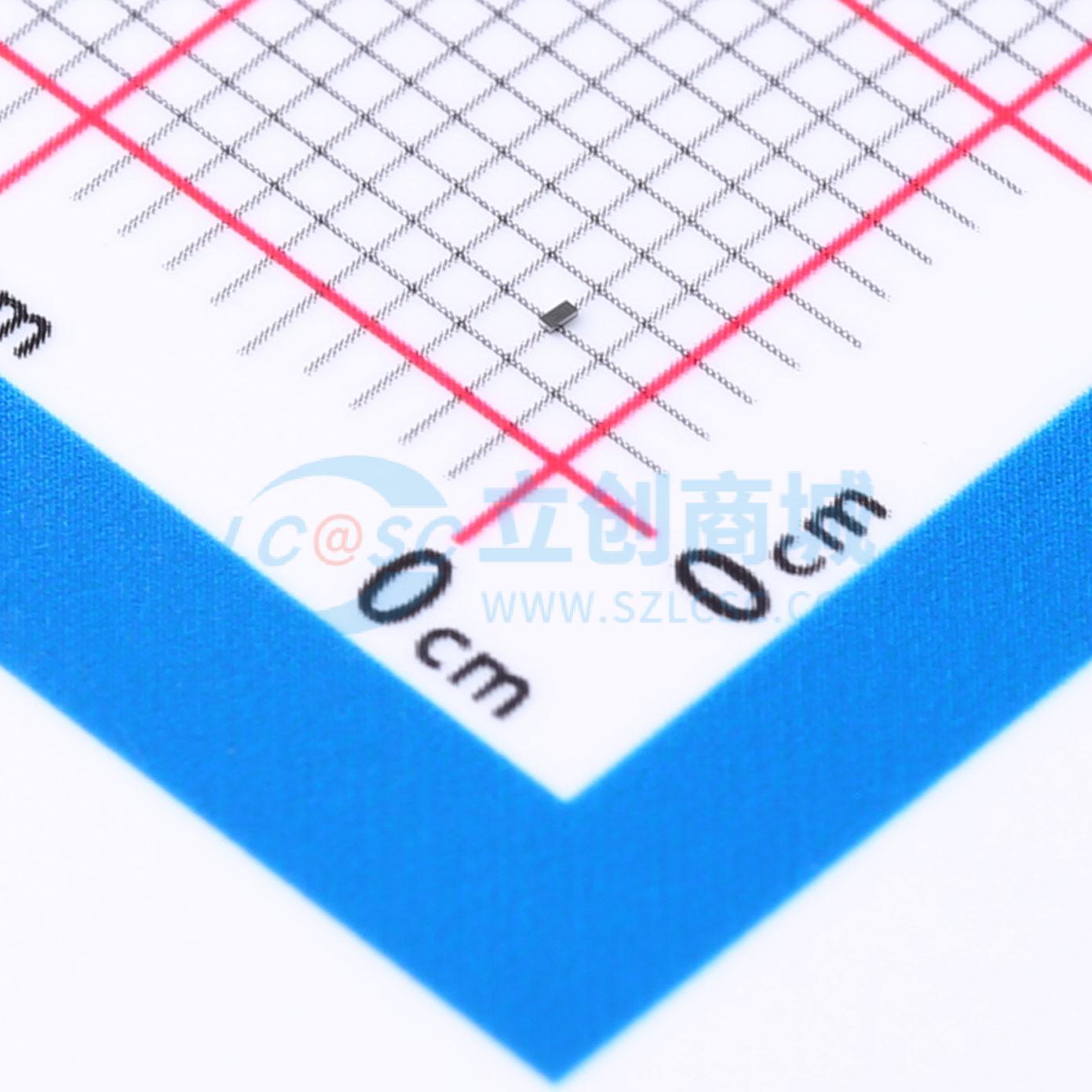

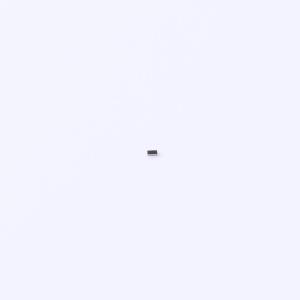

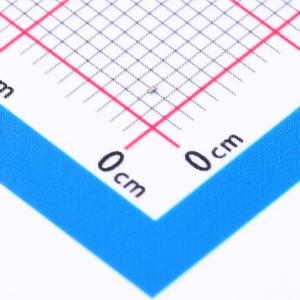

温馨提醒：图片仅供参考，商品以实物为准
ESDL031-1BF4
3.3V 双向ESD保护
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 超低钳位单线双向 ESD 保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDL031-1BF4
- 商品编号
- C2969968
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
ESDL031-1BF4是一款双向单线路TVS二极管，旨在保护电源线免受EOS和ESD瞬态影响。该器件非常适合需要节省电路板空间的应用。
商品特性
- 超低钳位电压：16 A Ipp时为6.3 V TLP
- 双向保护二极管
- 极低动态电阻：85 mΩ
- 低泄漏电流：3.3 V VR M时最大100 nA
- ST0201封装
- 符合ECOPACK2标准的组件
- 超过IEC 61000-4-2 4级：±25 kV（接触放电）±30 kV（空气放电）
应用领域
- 智能手机、移动电话及配件
- 平板电脑和笔记本电脑
- 便携式多媒体设备及配件
- 可穿戴设备、家庭自动化、医疗保健
- 高度集成系统
