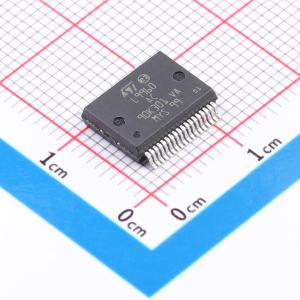

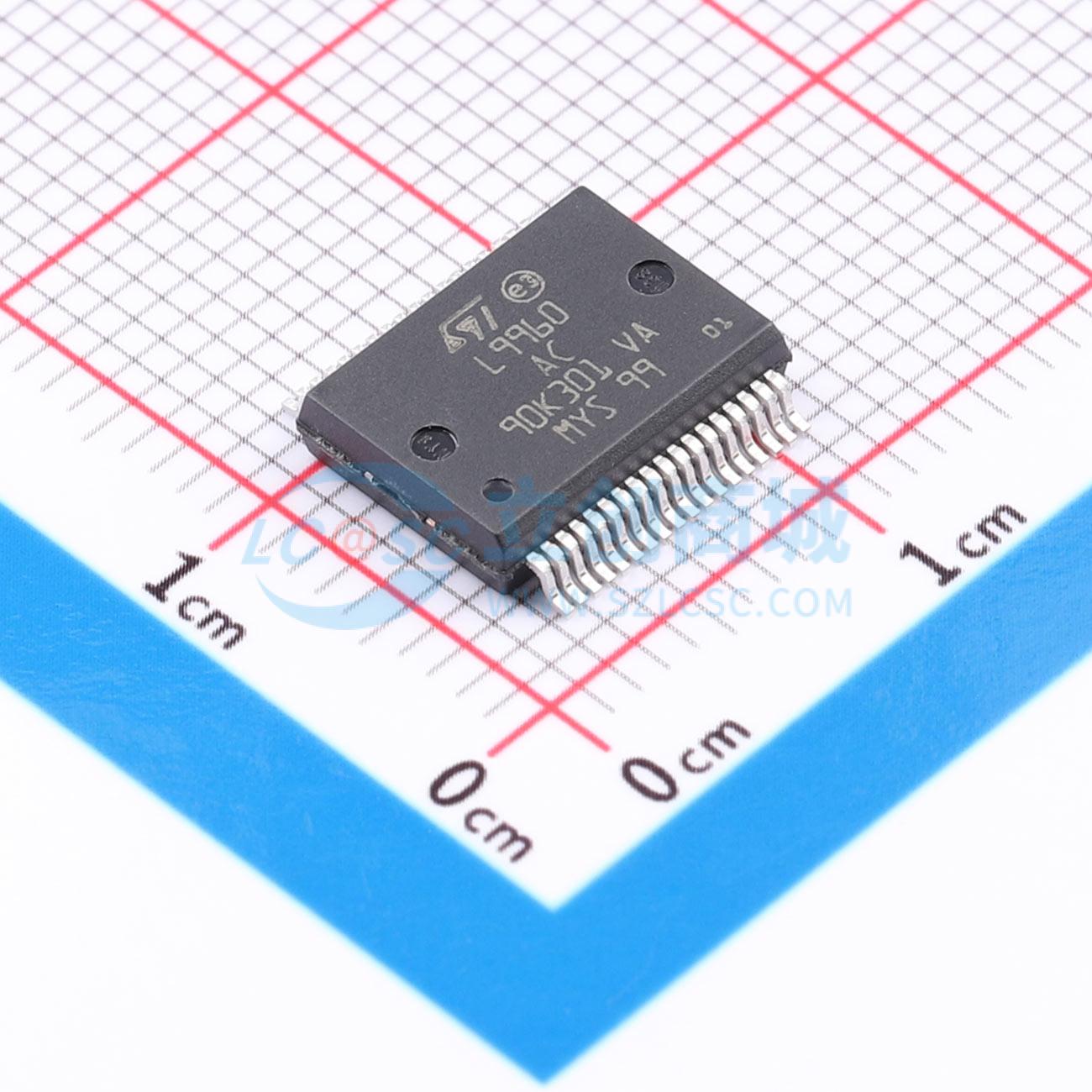

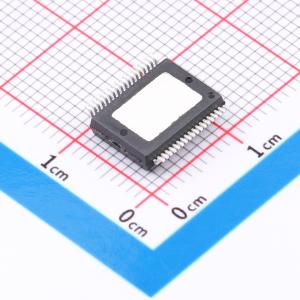

L9960TR
汽车级单/双 H 桥、SPI 可编程直流有刷电机驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- H桥
- 品牌名称
- ST(意法半导体)
- 商品型号
- L9960TR
- 商品编号
- C2969939
- 商品封装
- PowerFSOP-36
- 包装方式
- 编带
- 商品毛重
- 0.662克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 4V~28V | |
| 上升时间(tr) | 500ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 10us | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 工作温度 | -40℃~+170℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | -300mV~800mV | |
| 静态电流(Iq) | 5mA | |
| 功能特性 | 使能关断；充电泵升压 |
商品概述
该器件是一款集成H桥，适用于汽车应用中的电阻性和电感性负载。其驱动策略通过可配置的PWM/DIR引脚和IN1/IN2得到增强。H桥包含集成续流二极管，在续流条件下，仅低侧与其二极管并联导通以降低功耗。集成串行外设接口（SPI）可调整器件参数、控制所有操作模式并读取诊断信息。
商品特性
- AEC-Q100合格
- 全路径RDSon < 400mΩ（结温Tj=150℃时）
- 电池供电电压范围4.5V至28V
- VDD5供电电压范围4.5V至5.5V
- 输入开关频率最高达20kHz
- 内置电荷泵支持100%占空比
- 逻辑电平兼容3.3V和5V
- 带双向关断引脚的VDD5供电电压监测
- SPI可调的四步电流限制
- 输出级电流限制随温度变化
- 2种可编程电压和电流slew rate控制
- 短路及可编程热警告和关断阈值
- ON状态下的开路负载诊断
- 所有I/O引脚可承受高达19V电压
- SPI接口用于配置和诊断
- 两个独立的使能/禁用引脚NDIS和DIS及SOPC（关断路径检查）
- 扩频功能以减少EMI
- 提供单（L9960）和双（L9960T）选项，均采用PSSO36封装
应用领域
- 节气门控制执行器
- 废气再循环控制阀
- 通用直流电机（如涡轮、flap控制和电动泵）
