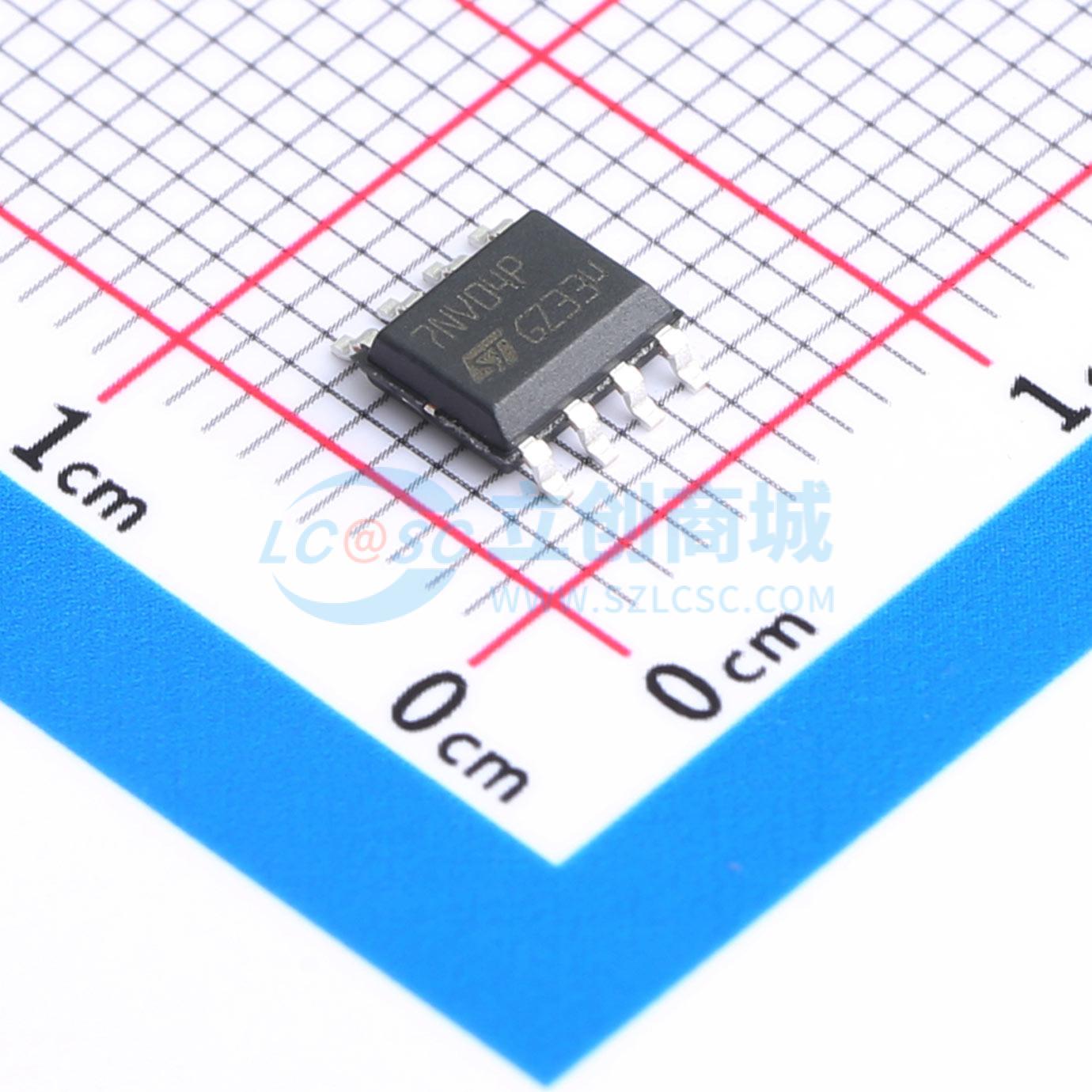

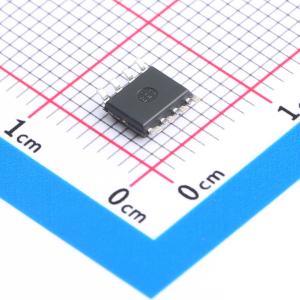

温馨提醒：图片仅供参考，商品以实物为准
VNS7NV04PTR-E
全自保护功率MOSFET，适用于替代标准功率MOSFET，具备短路保护、集成钳位等功能
- 描述
- OMNIFET II - 全自动保护功率MOSFET
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNS7NV04PTR-E
- 商品编号
- C2969901
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.116667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | - | |
| 上升时间(tr) | 470ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 350ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | 500mV~2.5V | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 100uA | |
| 功能特性 | 交错导通保护；过流保护 |
商品概述
VNN7NV04P-E、VNS7NV04P-E是单片器件，用于替换DC到50kHz应用中的标准功率MOSFET。内置热关断、线性电流限制和过压钳位保护，可在恶劣环境中工作。故障反馈可通过监测输入引脚的电压检测。采用SOT-223和SO-8封装。
商品特性
- 线性电流限制
- 热关断
- 短路保护
- 集成钳位
- 输入引脚消耗低电流
- 通过输入引脚提供诊断反馈
- ESD保护
- 直接访问功率MOSFET的栅极（模拟驱动）
- 兼容标准功率MOSFET（符合2002/95/EC欧洲指令）
应用领域
- DC到50kHz应用中的标准功率MOSFET替换
- 需要故障反馈监测的电路
- 需要ESD保护、过压钳位和短路保护的应用场景
