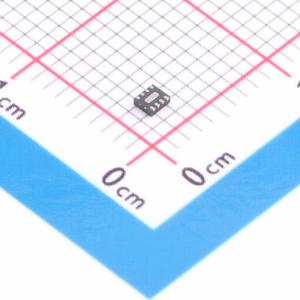

温馨提醒：图片仅供参考，商品以实物为准
EMIF03-SIM02M8
3线SIM卡EMI滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SIM卡接口的3线EMI滤波器和ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- EMIF03-SIM02M8
- 商品编号
- C2969884
- 商品封装
- QFN 1.7x1.5-8L
- 包装方式
- 编带
- 商品毛重
- 0.035787克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 阻值 | 47Ω；100Ω | |
| 容值 | 17pF |
| 属性 | 参数值 | |
|---|---|---|
| ESD 保护 | 有 | |
| 工作温度 | -40℃~+85℃ |
商品概述
EMIF03-SIM02M8是一款3线路高度集成器件，旨在抑制所有受电磁干扰影响的系统中的EMI/RFI噪声。该滤波器包含ESD保护电路，可防止外部引脚受到高达15 kV的ESD浪涌时对应用造成损坏。
商品特性
- SIM卡EMI低通滤波器
- EMI滤波效率高
- PCB占用空间极小：1.7 mm × 1.5 mm
- 封装极薄：最大0.6 mm
- 外部引脚ESD抑制效率高（符合IEC 61000-4-2 4级标准）
- 单片集成提供高可靠性
- 通过集成和晶圆级封装大幅减少寄生元件
- 无铅封装
- 得益于I/O拓扑结构，布局简单且灵活
- 钳位电压低
- 符合以下标准：IEC 61000-4-2 4级（外部引脚：15 kV空气放电、8 kV接触放电；内部引脚：2 kV空气放电、2 kV接触放电）
应用领域
- 需要在ESD敏感设备中进行EMI滤波的场合：
- 手机键盘
- 计算机和打印机
- 通信系统
- MCU板
