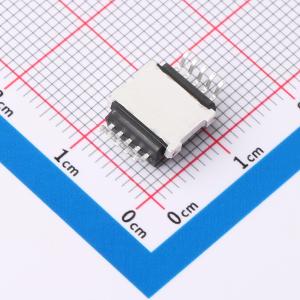

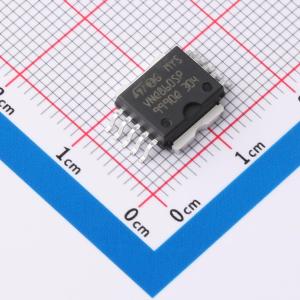

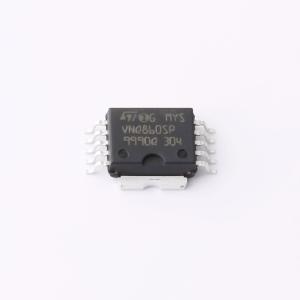

VNQ860SPTR-E
四通道高端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VNQ860 - E和VNQ860SP - E是采用VIPower M0 - 3技术实现的单片器件，旨在驱动一端接地的任何类型负载。有源电流限制与热关断和自动重启功能相结合，可保护器件免受过载影响。若接地引脚断开，器件将自动关断
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNQ860SPTR-E
- 商品编号
- C2969887
- 商品封装
- PowerSO-10
- 包装方式
- 编带
- 商品毛重
- 1.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 350mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5.5V~36V | |
| 导通电阻 | 270mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP) |
商品概述
VNQ860-E和VNQ860SP-E是采用VIPower M0-3技术实现的单片器件，旨在驱动一侧接地的任何类型负载。有源电流限制与热关断及自动重启功能相结合，可保护器件免受过载影响。在接地引脚断开的情况下，器件会自动关断。该器件特别适用于符合IEC 61131标准的工业应用。
商品特性
- VCC(AMR) = 41 V
- RDS(导通) ≤ 0.270 Ω @ TJ = 25 ℃（每通道）
- 电感负载快速退磁，ΔVDEMAG(典型值) = VCC - 52V
- 极低的待机电流
- 与CMOS兼容的输入/输出
- 每通道处理侧工作电流IOUT高达0.35A
- 欠压和过压关断
- 输出通道短路保护
- 每通道热关断保护和诊断
- 接地丢失保护
应用领域
- 工业PC外设输入/输出
- 数控机床
- 各类负载（电阻性、电容性、电感性）驱动器
