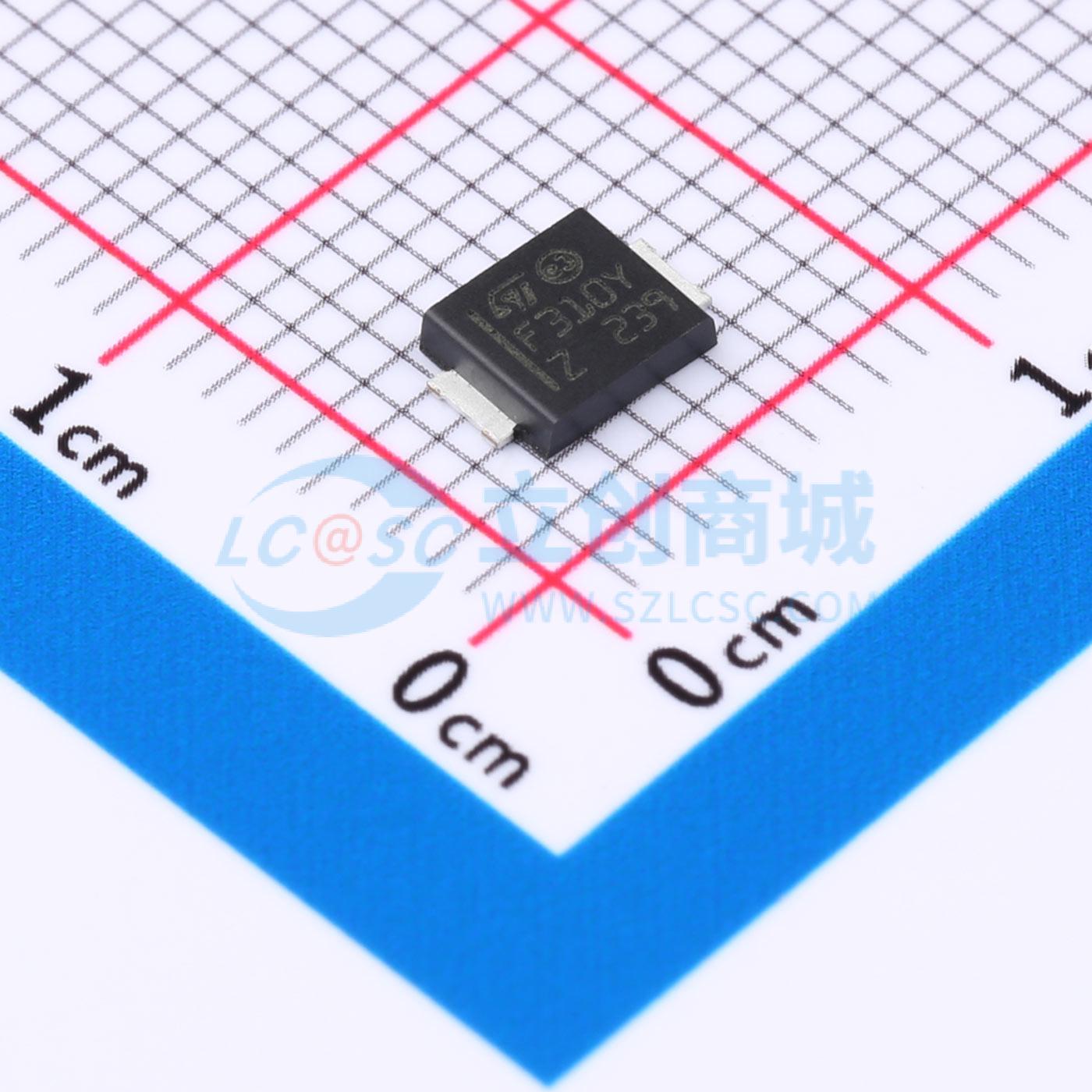

温馨提醒：图片仅供参考，商品以实物为准
STTH310UFY
耐压:1000V 电流:3A 反向恢复时间：75ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级1000 V、3 A超高速二极管*
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH310UFY
- 商品编号
- C2969873
- 商品封装
- DO-221AA
- 包装方式
- 编带
- 商品毛重
- 0.084克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.7V@3A | |
| 直流反向耐压(Vr) | 1kV | |
| 整流电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@1kV | |
| 反向恢复时间(Trr) | 75ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 30A |
商品概述
STTH310-Y采用新型1000V平面技术，特别适用于开关模式基极驱动和晶体管电路。该器件还可用作汽车K功能中电源和其他功率开关应用的续流二极管。
商品特性
- AEC-Q101合格
- 导通损耗极低
- 开关损耗可忽略不计
- 正向和反向恢复时间短
- 结温高
- 可按需提供符合ECOPACK2或ECOPACK3标准的组件
- 无铅封装
- 环氧树脂符合UL94 V0标准
应用领域
- 开关模式基极驱动电路
- 晶体管电路
- 汽车K功能中的电源应用
- 汽车K功能中的其他功率开关应用
