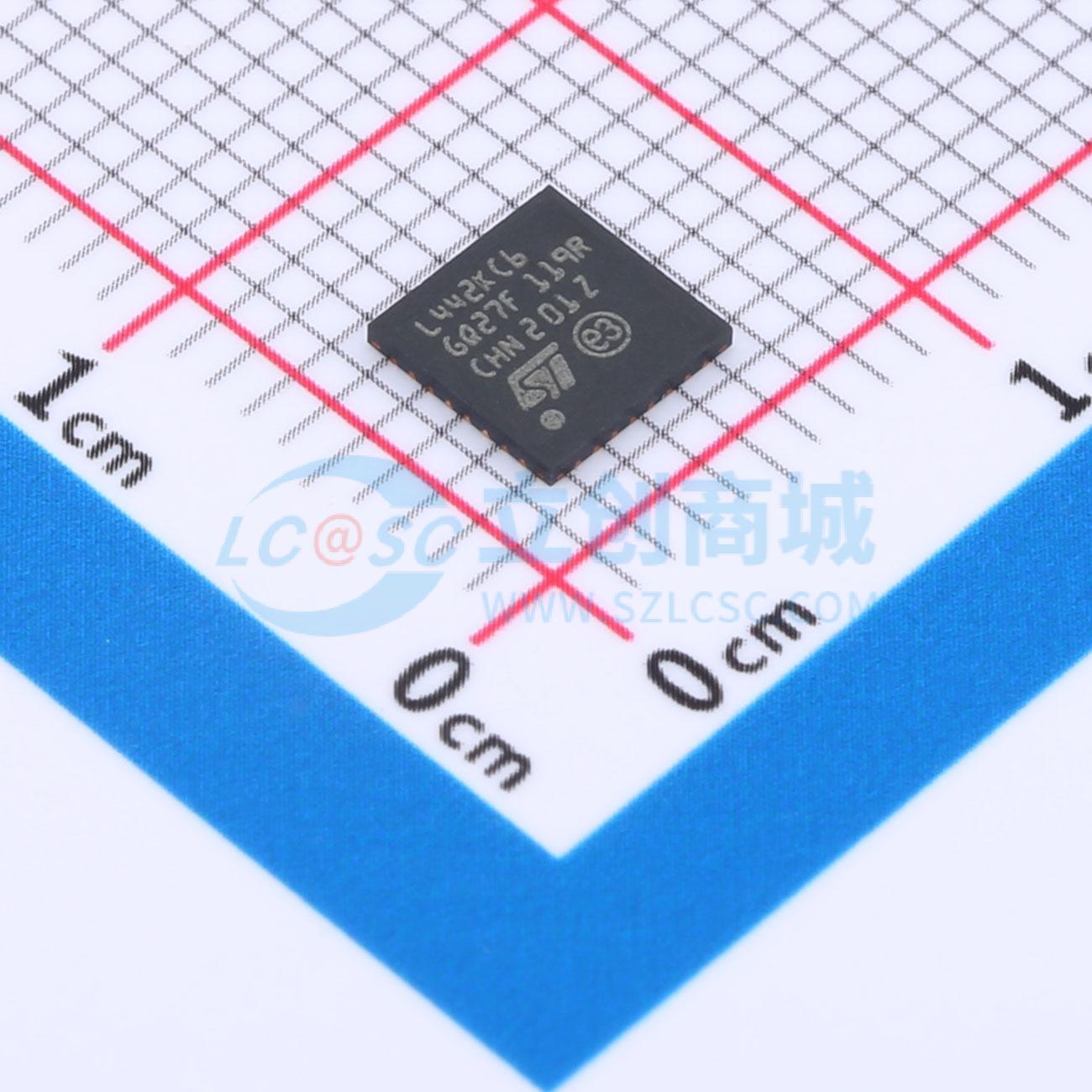

温馨提醒：图片仅供参考，商品以实物为准
STM32L442KCU6
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有256-KB Flash存储器、USB、AES-256和DFSDM
- 描述
- 特性：超低功耗，采用FlexPowerControl: 1.71V至3.6V电源。-40℃至85/105/125℃温度范围。8nA关机模式（2个唤醒引脚）。28nA待机模式（2个唤醒引脚）。带RTC的280nA待机模式。1.0μA停止2模式，带RTC时为1.28μA。84μA/MHz运行模式。批量采集模式（BAM）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L442KCU6
- 商品编号
- C2969865
- 商品封装
- UFQFPN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 64KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 26 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗Arm® Cortex®-M4 32位MCU+FPU，100DMIPS，256KB Flash，64KB SRAM，支持USB FS、模拟、音频和AES。
商品特性
- 超低功耗，具备FlexPowerControl
- 电源电压范围1.71V至3.6V
- 工作温度范围-40℃至85/105/125℃
- 关机模式功耗8nA（2个唤醒引脚）
- 待机模式功耗28nA（2个唤醒引脚）
- 带RTC的待机模式功耗280nA
- Stop 2模式功耗1.0µA，带RTC时1.28µA
- 运行模式功耗84µA/MHz
- 批量采集模式（BAM）
- 从Stop模式唤醒时间4µs
- 掉电复位（BOR）
- 互连矩阵
- 内核：Arm®32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator™）支持从Flash内存0等待状态执行，频率高达80MHz，MPU，100DMIPS和DSP指令
- 性能基准：1.25 DMIPS/MHz（Drystone2.1）；273.55 CoreMark®（80MHz时3.42 CoreMark/MHz）
- 能量基准：176.7 ULPBench®得分
- 时钟源：32kHz晶体振荡器（RTC用LSE）；内部16MHz工厂校准RC（±1%）；内部低功耗32kHz RC（±5%）；内部多速100kHz至48MHz振荡器（由LSE自动校准，精度优于±0.25%）；内部48MHz带时钟恢复；2个PLL用于系统时钟、USB、音频、ADC
- 封装：UFQFPN32（5x5）
- 多达26个快速I/O，大部分支持5V耐受
- RTC带硬件日历、闹钟和校准
- 多达3个电容感应通道
- 11个定时器：1个16位高级电机控制定时器、1个32位和2个16位通用定时器、2个16位基本定时器、2个低功耗16位定时器（可在Stop模式使用）、2个看门狗、SysTick定时器
- 存储器：256KB单bank Flash（专有代码读出保护）；64KB SRAM（含16KB带硬件奇偶校验）；Quad SPI内存接口
- 丰富的模拟外设（独立供电）：1个12位ADC（5Msps，硬件过采样可达16位，200µA/Msps）；2个12位DAC输出通道（低功耗采样保持）；1个带内置PGA的运算放大器；2个超低功耗比较器
- AES：128/256位密钥加密硬件加速器
- 14个通信接口：USB2.0全速无晶体方案（带LPM和BCD）；1个SAI（串行音频接口）；2个I2C FM+（1Mbit/s，SMBus/PMBus）；3个USART（ISO7816、LIN、IrDA、调制解调器）；1个LPUART（Stop2唤醒）；2个SPI（及1个Quad SPI）；CAN（2.0B Active）；SWPMI单线协议主接口；IRTIM（红外接口）
- 14通道DMA控制器
- 真随机数生成器
- CRC计算单元，96位ID
- 开发支持：串行线调试（SWD）、JTAG、Embedded Trace Macrocell™
- 所有封装均符合ECOPACK2®标准
