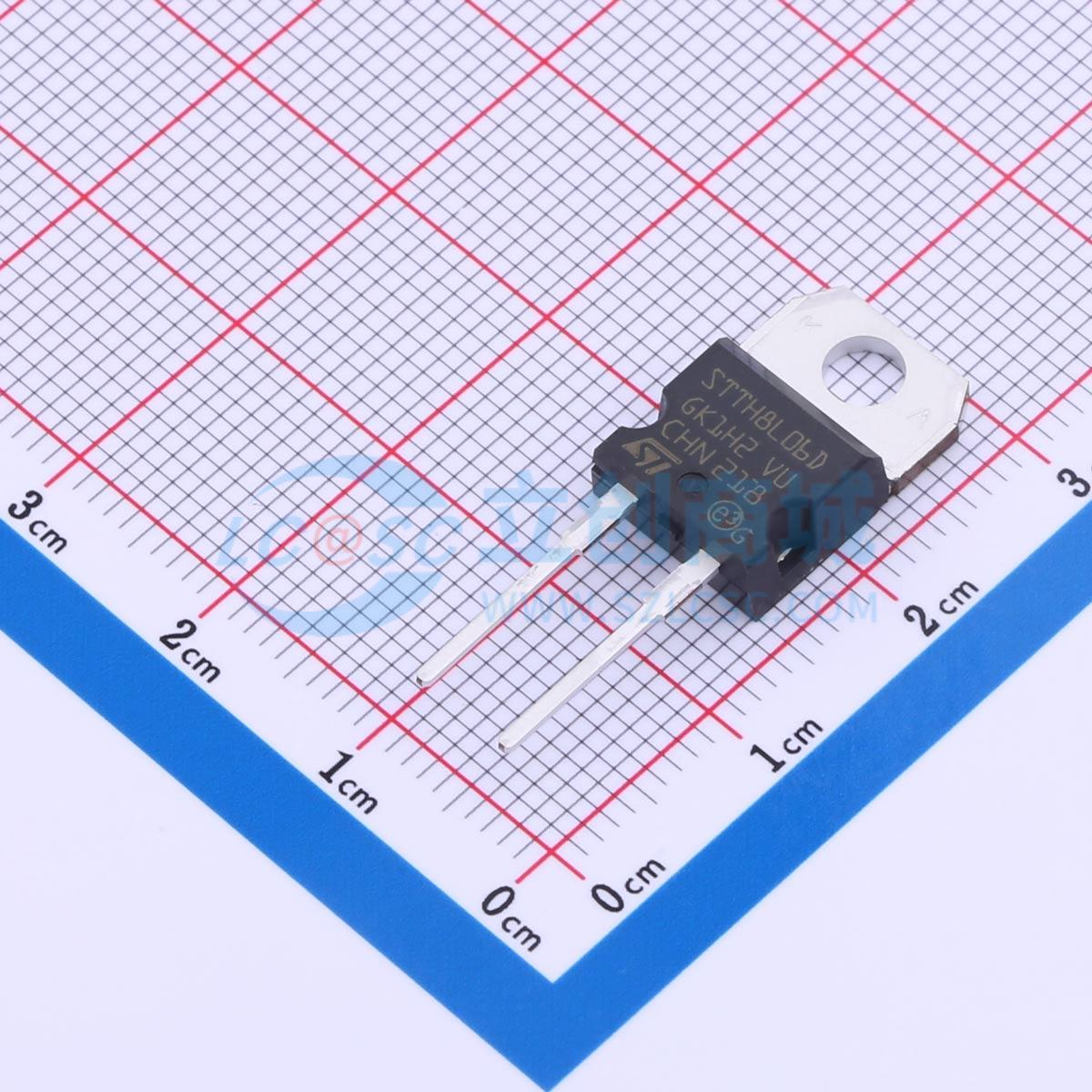

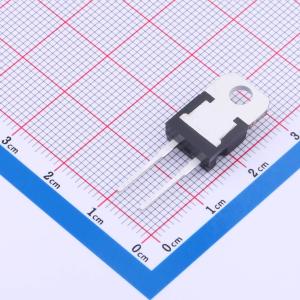

温馨提醒：图片仅供参考，商品以实物为准
STTH8L06D
耐压:600V 电流:8A 反向恢复时间：105ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、8 A低压降超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH8L06D
- 商品编号
- C2969867
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.3V@8A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 8uA@600V | |
| 反向恢复时间(Trr) | 105ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 120A |
商品概述
STTH8L06采用Turbo2 600 V技术，特别适合作为断续或临界模式功率因数校正中的升压二极管。该器件也可用作电源和其他功率开关应用中的续流二极管。型号包括TO-220AC STTH8L06D、TO-220FPAC STTH8L06FP、D²PAK STTH8L06G、TO-220AC绝缘型STTH8L06DIRG。
商品特性
- 超快开关
- 低反向恢复电流
- 低热阻
- 减少开关和传导损耗
- 封装绝缘电压：TO-220AC Ins为2500 V rms，TO-220FPAC为2000 V DC
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值：0.4N·m至0.6N·m
- 传导损耗计算公式：P=0.89×I_F(AV)+0.022I_F²（RMS）
应用领域
- 断续或临界模式功率因数校正中的升压二极管
- 电源和其他功率开关应用中的续流二极管
