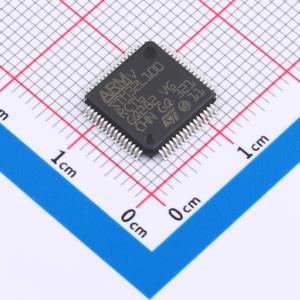

STM32L100RCT6
超低功耗32位超值系列Arm Cortex-M3 MCU，具有256 KB Flash、32 MHz CPU、LCD和USB
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超低功耗平台。1.65V至3.6V电源。40°C至105°C温度范围。0.29μA待机模式（3个唤醒引脚）。1.15μA待机模式 + RTC。0.44μA停止模式（16个唤醒线）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L100RCT6
- 商品编号
- C2969852
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M3 | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 16KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 4KB | |
| I/O数量 | 51 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗32位MCU，基于ARM Cortex-M3，配备256KB Flash、16KB SRAM、4KB EEPROM，以及LCD、USB、ADC、DAC和存储器接口。
商品特性
- 超低功耗平台：电源电压范围1.65V至3.6V，工作温度范围-40℃至105℃；Standby模式电流0.29μA（3个唤醒引脚），Standby模式+RTC电流1.15μA；Stop模式电流0.44μA（16个唤醒线），Stop模式+RTC电流1.4μA；低功耗运行模式电流8.6μA，运行模式电流185μA/MHz；I/O泄漏电流10nA，唤醒时间8μs。
- 核心：ARM Cortex-M3 32位CPU，频率范围32kHz至32MHz；1.25 DMIPS/MHz（Dhrystone 2.1），配备内存保护单元。
- 复位和电源管理：低功耗超安全掉电复位（BOR），支持5个可选阈值；超低功耗上电复位/掉电复位（POR/PDR）；可编程电压检测器（PVD）。
- 时钟源：1至24MHz晶体振荡器；32kHz RTC振荡器（带校准）；高速内部16MHz时钟；内部低功耗37kHz RC时钟；内部多速低功耗65kHz至4.2MHz时钟；CPU时钟和USB的PLL（48MHz）。
- 预编程引导加载程序：支持USB和USART。
- 开发支持：支持串行线调试，支持JTAG。
- 51个快速I/O（其中42个I/O耐受5V），均可映射到16个外部中断向量；封装为LQFP64（10×10mm）。
- 存储器：256KB带ECC的Flash，16KB RAM，4KB带ECC的真EEPROM，20字节备份寄存器。
- LCD驱动：最多支持8×28段。
- 模拟外设：12位ADC（1Msps，最多20通道）；12位DAC（2通道，带输出缓冲）；2个超低功耗比较器（支持窗口模式和唤醒能力）。
- DMA控制器：12个通道。
- 外设通信接口：1个USB 2.0（内部48MHz PLL）；3个USART；最多8个SPI（含2个I2S，3个16Mbits/s）；2个I2C（支持SMBus/PMBus）。
- 定时器：10个定时器，包括6个16位定时器（最多4个IC/OC/PWM通道）、2个16位基本定时器、2个看门狗定时器（独立和窗口）。
- CRC计算单元。
