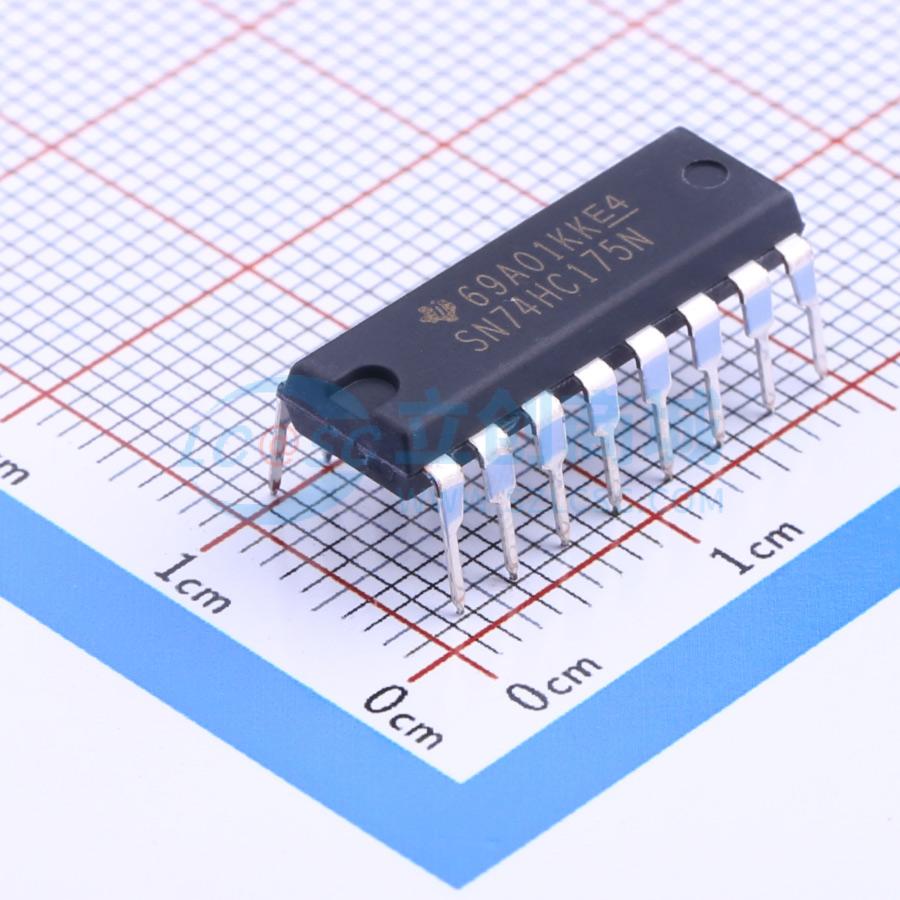

温馨提醒：图片仅供参考，商品以实物为准
SN74HC175N
74HC175N
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC175 具有清零功能的四通道 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC175N
- 商品编号
- C2896
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 60MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 26ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 21ns | |
| 保持时间 | 0ns |
商品概述
本产品为单片正边沿触发D型触发器，包含SN54HC175和SN74HC175两个型号，提供多种封装选项。SN54HC175工作温度范围为-55℃至125℃，SN74HC175工作温度范围为-40℃至85℃。
商品特性
- 包含四个带双轨输出的触发器，每个触发器带有直接清零输入，各触发器输出为互补输出
- 满足建立时间要求的数据输入信息会在时钟脉冲的正跳变沿传输到输出端
- 时钟触发发生在特定电压电平，与时钟正跳变沿的跳变时间无直接关联
- 时钟处于高电平或低电平时，数据输入不会对输出造成影响
- 最大额定值：电源电压范围为-0.5V至7V，输入钳位电流为±20mA，输出钳位电流为±20mA，连续输出电流为±25mA，电源或接地端连续电流为±50mA
- 不同封装热阻抗：D封装为113℃/W，N封装为78℃/W，PW封装为149℃/W
- 储存温度范围为-65℃至150℃
- 提供多种封装选择：塑料小轮廓D封装、薄型收缩小轮廓PW封装、陶瓷扁平W封装、陶瓷芯片载体FK封装、标准塑料N封装、陶瓷J 300-mil双列直插封装
应用领域
- 缓冲/存储寄存器
- 移位寄存器
- 图案发生器
