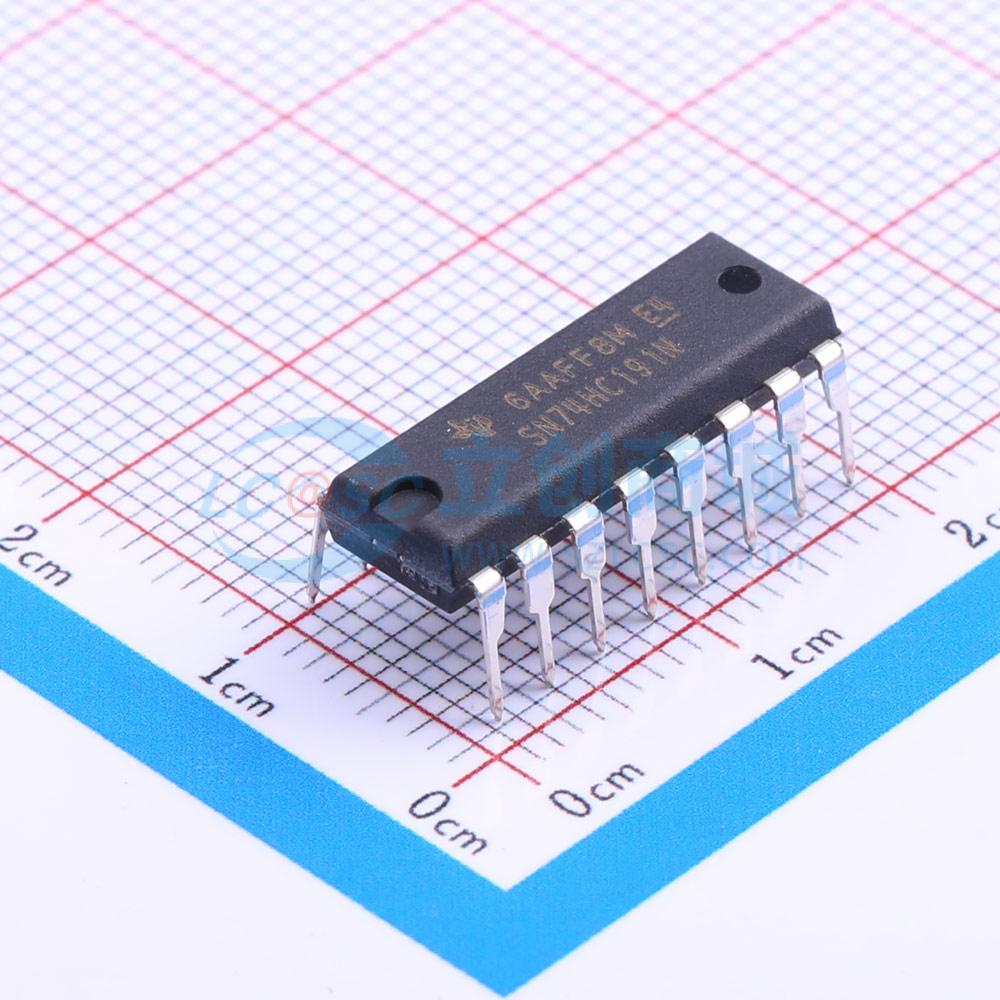

温馨提醒：图片仅供参考，商品以实物为准
SN74HC191N
SN74HC191N
- 描述
- SN74HC191 4 位同步加/减二进制计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC191N
- 商品编号
- C2910
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 分辨率(位) | 4 | |
| 系列 | 74HC | |
| 计时方向 | 向下计数器；向上计数器 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 触发沿 | 上升沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | 同步 | |
| 计数速率 | 24MHz | |
| 传播延迟(tpd) | 32ns@6V,50pF | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 异步并行加载；级联计数器；同步计数；多模式计数 |
商品概述
HC191器件是4位同步可逆二进制加减计数器。同步计数操作通过同时触发所有触发器实现，因此当控制逻辑发出指令时，输出同时变化。这种工作模式消除了异步（纹波时钟）计数器通常会出现的输出计数尖峰。四个触发器的输出在计数使能（CTEN）输入为低电平时，在时钟（CLK）输入的低到高跳变触发。CTEN为高电平时禁止计数。计数方向由加减（D/U）输入的电平决定:当D/U为低电平时计数器递增计数，D/U为高电平时递减计数。这些计数器具有完全独立的时钟电路。修改工作模式的控制（CTEN和D/U）输入的变化，直到时钟发生才会影响计数器的内容。计数器的功能完全由满足稳定建立和保持时间的条件决定。这些计数器是完全可编程的，即通过将负载（LOAD）输入置低，在数据输入输入所需数据，每个输出都可以预设为任意电平。输出变化与数据输入一致，独立于CLK电平。该特性允许通过预置输入修改计数长度，将计数器用作模-N分频器。有两个输出可用于实现级联功能:纹波时钟（RCO）和最大/最小（MAX/MIN）计数输出。递减计数到0（所有输出低）或递增计数到最大值（9或15）时，MAX/MIN输出一个高电平脉冲，脉冲宽度约等于一个完整时钟周期。相同条件下，RCO输出一个低电平脉冲，但仅在CLK为低电平时输出。如果使用并行时钟，可将RCO接到后级计数器的CTEN，如果使用并行使能，可将RCO接到后级CLK，即可轻松实现计数器级联。MAX/MIN可用于实现前瞻，完成高速操作。
商品特性
- 工作电压范围为 2 V 至 6 V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大Icc为80 μA
- 典型tpd = 13 ns
- 5 V下输出驱动电流为±4 mA
- 最大输入电流为1 μA
- 单加减计数控制线
- 前瞻电路可提高级联计数器的速度
- 计数模式下完全同步
- 支持通过负载控制异步预置
