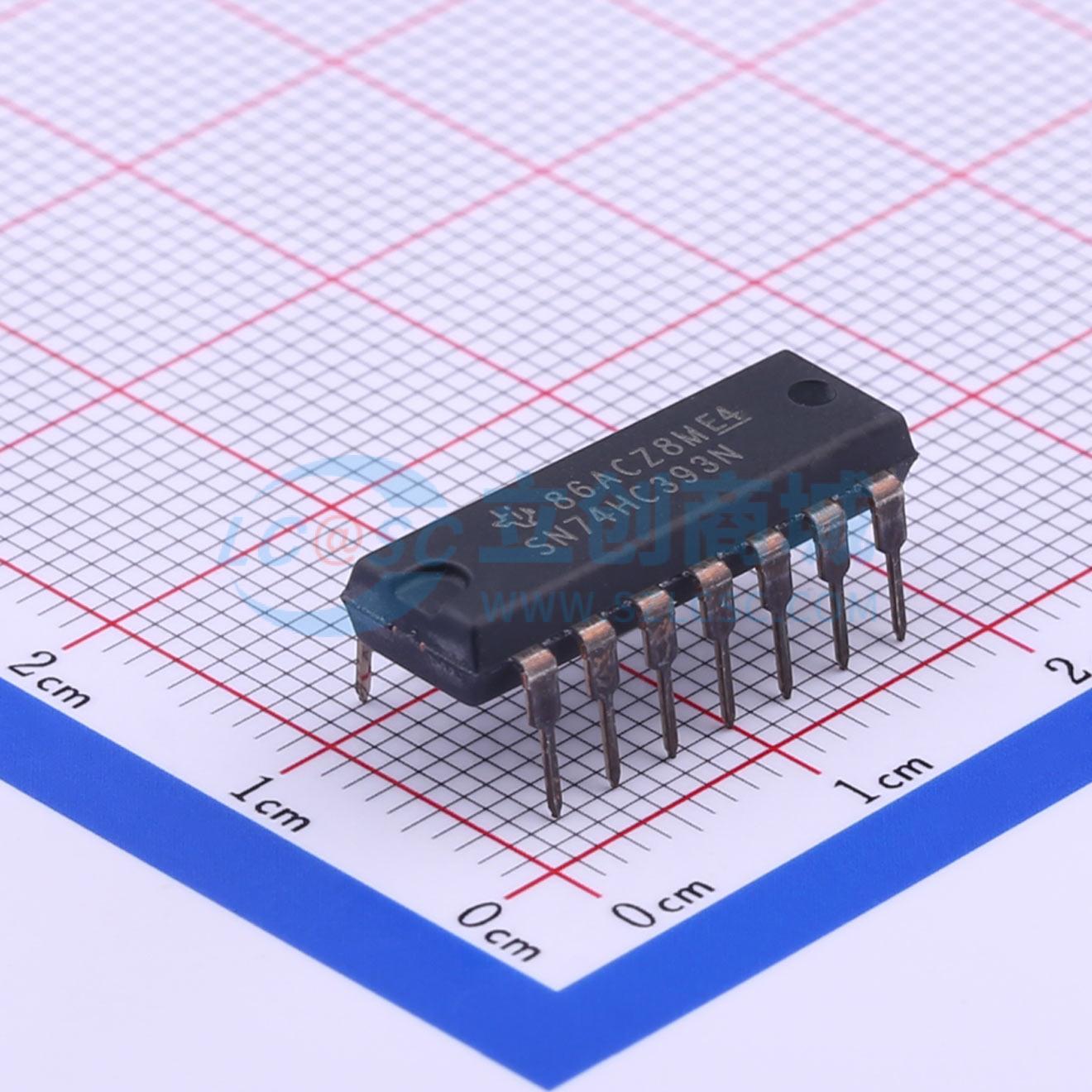

温馨提醒：图片仅供参考，商品以实物为准
SN74HC393N
36MHz 4位二进制计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC393 双路 4 位二进制计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC393N
- 商品编号
- C5329
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 分辨率(位) | 4 | |
| 系列 | 74HC | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 2V~6V | |
| 元件数 | 2 | |
| 触发沿 | 下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | - | |
| 计数速率 | 36MHz | |
| 传播延迟(tpd) | 20ns@6V,50pF | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 复位功能 |
商品概述
HC393器件包含八个触发器和额外门控电路，可在单个封装内实现两个独立的4位计数器。这些器件包含两个独立的4位二进制计数器，每个都具有清零(CLR)输入和时钟(CLK)输入。每个封装可实现N位二进制计数器，具备实现256分频的能力。HC393器件从每个计数级引出并行输出，因此系统定时信号可获取输入计数频率的任意约数。
商品特性
- 宽工作电压范围:2 V 至 6 V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大Icc为80 μA
- 典型tpd为13 ns
- 5 V下输出驱动电流为±4 mA
- 最大输入电流为1 μA
- 双4位二进制计数器，各带独立时钟
- 每个4位计数器均带有直接清零功能
- 可将计数器封装数量减少50%，提升系统密度
