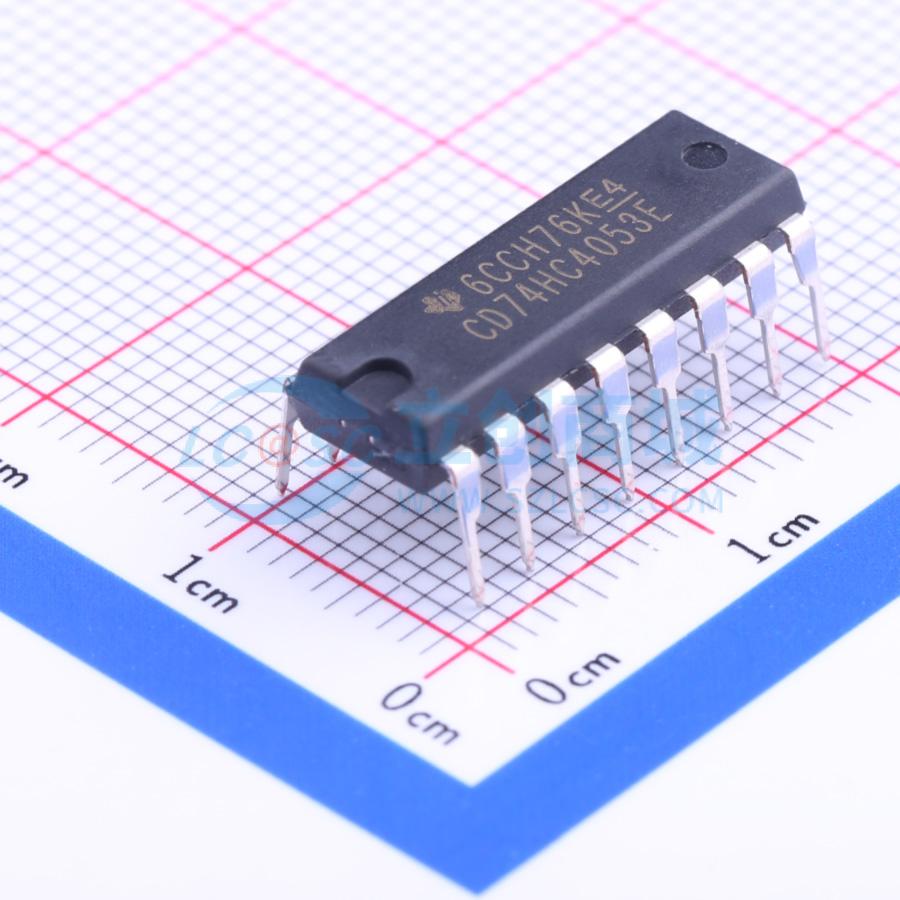

温馨提醒：图片仅供参考，商品以实物为准

CD74HC4053E

74HC4053E

描述: CD74HC4053 5V、2:1 (SPDT)、3 通道模拟开关
品牌名称: TI(德州仪器)
商品型号: CD74HC4053E
商品编号: C2898
商品封装: PDIP-16
包装方式: 管装
商品毛重: 1.84克(g)

商品参数

商品概述

这些器件是数字控制的模拟开关，采用硅栅CMOS技术，实现了与LSTTL相似的工作速度，同时具备标准CMOS集成电路的低功耗特性。这些模拟多路复用器/解复用器可控制在电源电压范围内（即VCC至VEE）变化的模拟电压。它们是双向开关，因此任何模拟输入都可用作输出，反之亦然。开关具有低“导通”电阻和低“关断”泄漏电流。此外，所有三款器件均有一个使能控制端，当该控制端为高电平时，所有开关均被禁用，处于“关断”状态。

商品特性

宽模拟输入电压范围：最大±5V
低“导通”电阻：典型值70Ω（VCC - VEE = 4.5V）；典型值40Ω（VCC - VEE = 9V）
开关间串扰低
快速开关和传播速度
“先断后通”式切换
宽工作温度范围：-55℃至125℃
CD54HC/CD74HC类型：
- 操作控制电压：2V至6V
- 开关电压：0V至10V
- 高抗噪性：NIL为VCC的30%，NIH为VCC的30%（VCC = 5V）
CD54HCT/CD74HCT类型：
- 操作控制电压：4.5V至5.5V
- 开关电压：0V至10V
- 与LSTTL输入逻辑直接兼容：VIL最大0.8V，VIH最小2V
- 与CMOS输入兼容：在VOL、VOH时I ≤ 1μA

交货周期

订货7-9个工作日

购买数量

(25个/管，最小起订量 1000 个)

个

起订量：1000 个25个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	3
	工作电压	2V~6V

	属性	参数值
	导通电阻(Ron)	40Ω
	工作温度	-55℃~+125℃
	带宽	200MHz
	传播延迟(tpd)	8ns
