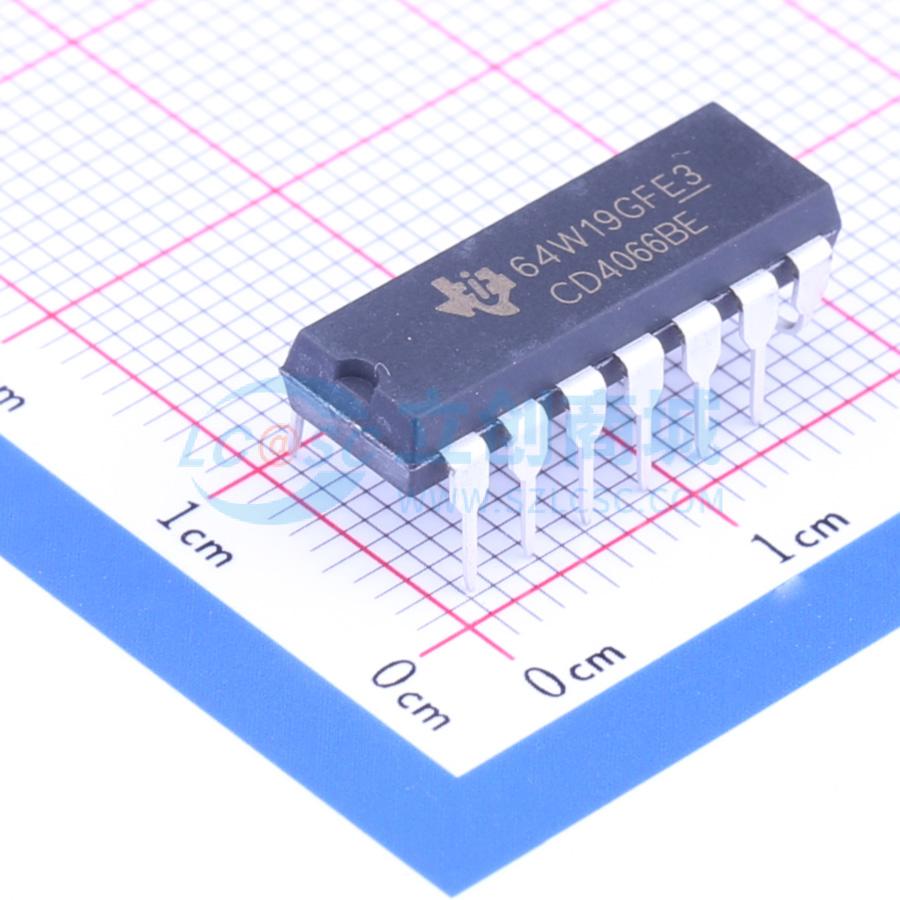

CD4066BE实物图
  • CD4066BE商品缩略图
  • CD4066BE商品缩略图
  • CD4066BE商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD4066BE

CMOS四路双向开关

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
CD4066B 10pA 开路泄漏电流、20V、1:1 (SPST)、4 通道模拟开关
品牌名称
TI(德州仪器)
商品型号
CD4066BE
商品编号
C5203
商品封装
PDIP-14​
包装方式
管装
商品毛重
1.84克(g)

商品参数

属性参数值
商品目录模拟开关/多路复用器
开关电路1:1
通道数-
工作电压3V~18V
属性参数值
导通电阻(Ron)125Ω
工作温度-55℃~+125℃
带宽40MHz
传播延迟(tpd)15ns

商品概述

CD4066B是一款四通道双向开关,用于模拟或数字信号的传输或多路复用。它与CD4016B引脚兼容,但导通电阻低得多。此外,导通电阻在整个信号输入范围内相对恒定。 CD4066B由四个双向开关组成,每个开关都有独立的控制端。给定开关中的p型和n型器件通过控制信号同时偏置导通或关断。这种配置消除了开关晶体管阈值电压随输入信号的变化,因此在整个工作信号范围内保持较低的导通电阻。 与单通道开关相比,其优势包括:峰值输入信号电压摆幅等于整个电源电压,且在输入信号范围内导通阻抗更恒定。

商品特性

  • 15 V数字或±7.5 V峰峰值切换
  • 15 V工作时典型导通电阻为125 Ω
  • 在15 V信号输入范围内,开关导通电阻匹配至5 Ω以内
  • 在整个峰峰值信号范围内导通电阻平坦
  • 高通/断输出电压比:在fis = 10 kHz、RL = 1 kΩ时,典型值为80 dB
  • 高线性度:在fis = 1 kHz、Vis = 5 V p-p、VDD - VSS ≥ 10 V、RL = 10 kΩ时,典型失真<0.5%
  • 极低的关态开关泄漏,导致极低的失调电流和高有效关态电阻:在VDD - VSS = 10 V、TA = 25℃时,典型值为10 pA
  • 极高的控制输入阻抗(控制电路与信号电路隔离):典型值为10¹² Ω
  • 开关间串扰低:在fis = 8 MHz、RL = 1 kΩ时,典型值为 -50 dB
  • 控制输入与信号输出电容匹配:减少输出信号瞬变
  • 开关导通时典型频率响应为40 MHz
  • 在5 V、10 V和15 V参数额定值下对静态电流进行100%测试
  • 满足JEDEC暂行标准第13 - B号“B”系列CMOS器件描述标准规范的所有要求

应用领域

  • 模拟信号切换/多路复用:信号选通、调制器、静噪控制、解调器、斩波器、换向开关
  • 数字信号切换/多路复用
  • 传输门逻辑实现
  • 模数和数模转换
  • 频率、阻抗、相位和模拟信号增益的数字控制
