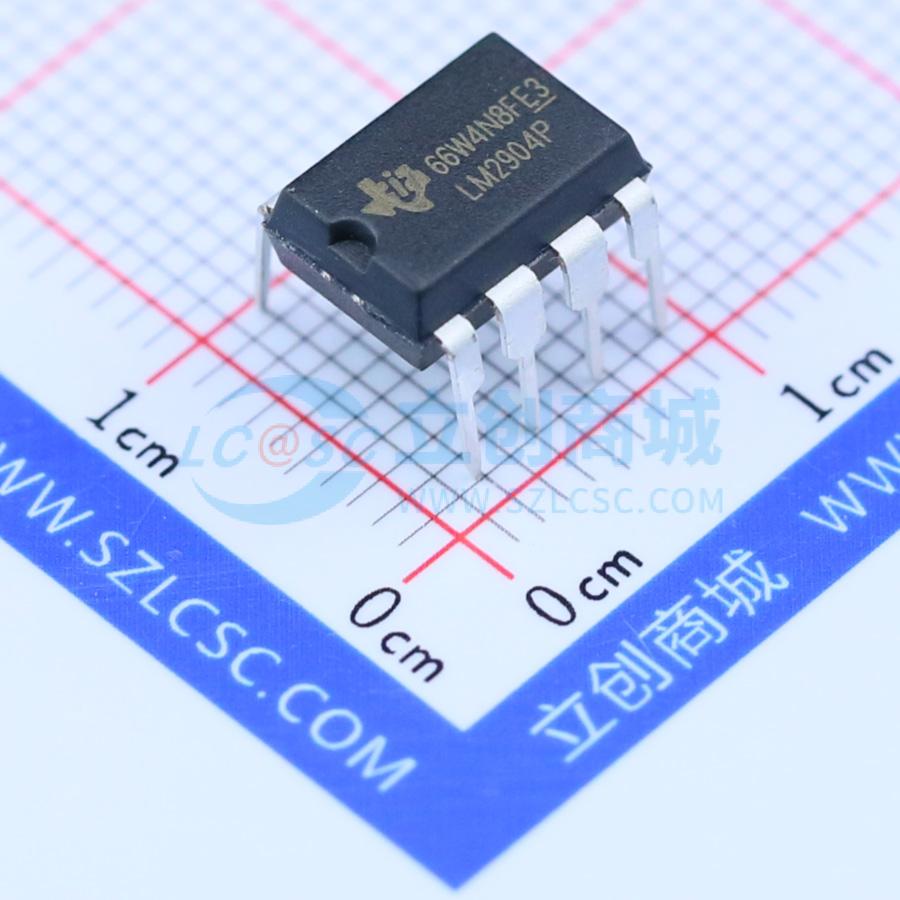

温馨提醒：图片仅供参考，商品以实物为准
LM2904P
行业标准双路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2904 双通道、26V、700kHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2904P
- 商品编号
- C5208
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 700kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 250nA | |
| 输入失调电流(Ios) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~26V | |
| 双电源电压(Vee~Vcc) | 1.5V~13V；-13V~-1.5V | |
| 功能特性 | - |
应用领域
- 转换器放大器
- 直流放大块
- 传统运算放大器电路，现在可以在单电源电压系统中更轻松地实现
- 例如，这些设备可以直接由数字系统中使用的标准5V电源操作，并且可以轻松提供所需的接口电子设备，而无需额外的±5V电源
