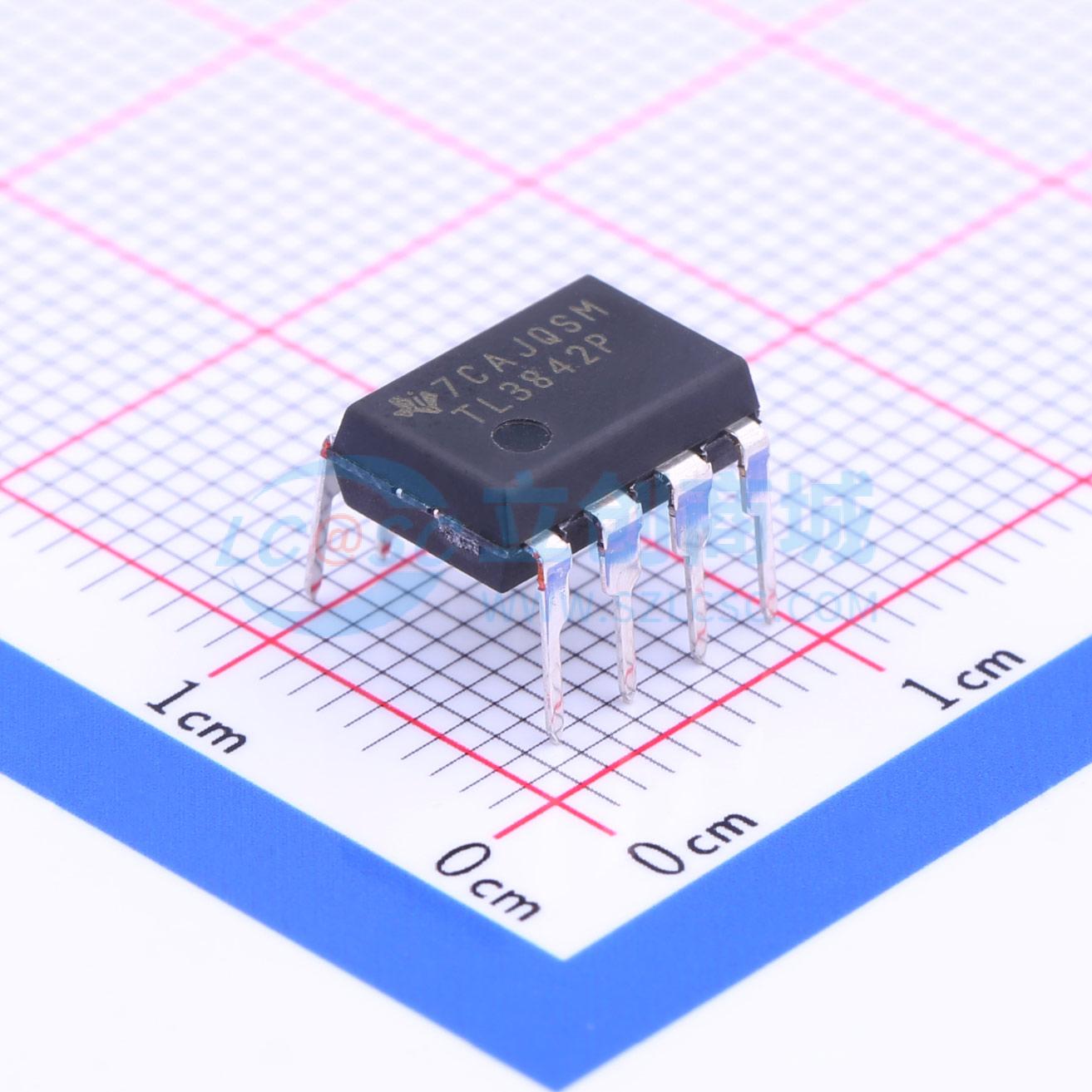

TL3842P
电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL3842 具有 16V/10V UVLO 和 100% 占空比、温度范围为 0°C 至 70°C 的经济型单端 500KHz 电流模式 PWM 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL3842P
- 商品编号
- C5210
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 开关频率 | 52kHz | |
| 工作温度 | 0℃~+70℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TL284x 和 TL384x 系列控制集成电路具备以最少数量的外部元件实现离线或直流到直流固定频率电流模式控制方案所需的特性。一些内部实现的电路包括欠压锁定 (UVLO)，其启动电流小于 1 mA，以及在误差放大器输入端进行精度微调的精密基准源。其他内部电路包括确保锁存操作的逻辑、脉宽调制 (PWM) 比较器（也提供限流控制），以及设计用于提供或吸收高峰值电流的图腾柱输出级。该输出级适用于驱动 N 沟道 MOSFET，在关断状态下为低电平。
