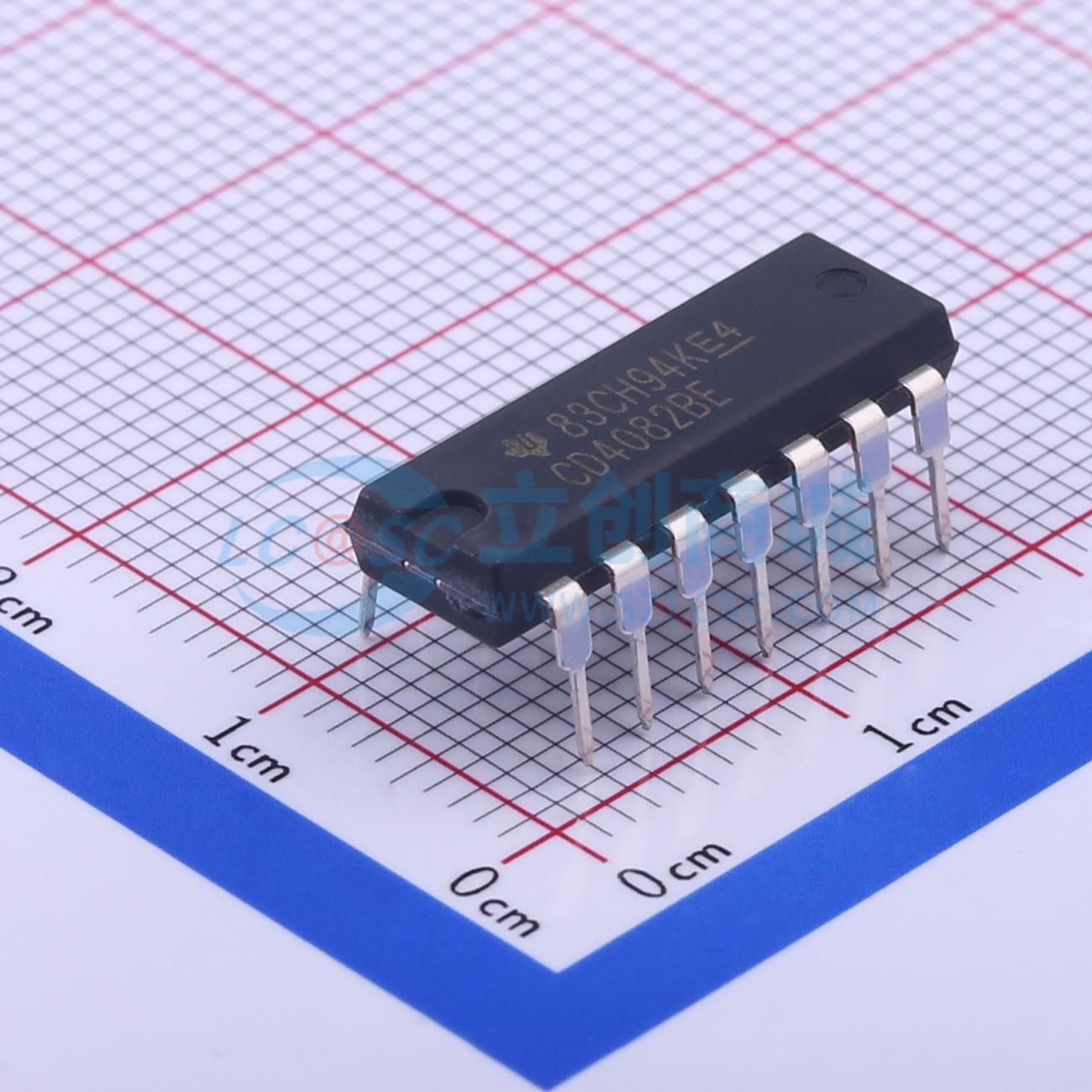

CD4082BE实物图
  • CD4082BE商品缩略图
  • CD4082BE商品缩略图
  • CD4082BE商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD4082BE

CMOS与门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
CD4082B 2 通道、4 输入、3V 至 18V 与门
品牌名称
TI(德州仪器)
商品型号
CD4082BE
商品编号
C5228
商品封装
DIP-14​
包装方式
管装
商品毛重
1.84克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与门
门电路数量2
工作电压3V~18V
静态电流(Iq)1uA
灌电流(IOL)3.4mA
拉电流(IOH)3.4mA
输入高电平(VIH)3.5V~11V
属性参数值
输入低电平(VIL)1.5V~4V
输出高电平(VOH)9.95V;4.95V;14.95V
输出低电平(VOL)50mV;50mV;50mV
系列4000B系列
传播延迟(tpd)90ns@15V,50pF
工作温度-55℃~+125℃
每门输入数量4
功能特性-

商品概述

额定电压20V的高压型CMOS与门产品,包含CD4073B三3输入与门、CD4081B四2输入与门、CD4082B双4输入与门。CD4073B、CD4081B和CD4082B与门可为系统设计者直接实现与逻辑功能,补充现有的CMOS门系列。该系列器件提供多种封装可选:14引脚密封双列直插陶瓷封装(后缀F3A)、14引脚双列直插塑料封装(后缀E)、14引脚小外形封装(后缀M、MT、M96、NSR)、14引脚薄型收缩小外形封装(后缀PW、PWR)。

商品特性

  • 中速工作,典型传播延迟tPLH、tPHL = 60 ns(VDD = 10 V条件下)
  • 20 V下进行100%静态电流测试
  • 全封装温度范围下,18 V时最大输入电流为1 μA;25 ℃、18 V时最大输入电流为100 nA
  • 全封装温度范围下噪声裕量:VDD = 5 V时为1 V,VDD = 10 V时为2 V,VDD = 15 V时为2.5 V
  • 标准化对称输出特性
  • 支持5 V、10 V、15 V参数额定值
  • 符合JEDEC暂行标准No.13B《"B"系列CMOS器件描述标准规范》的所有要求
