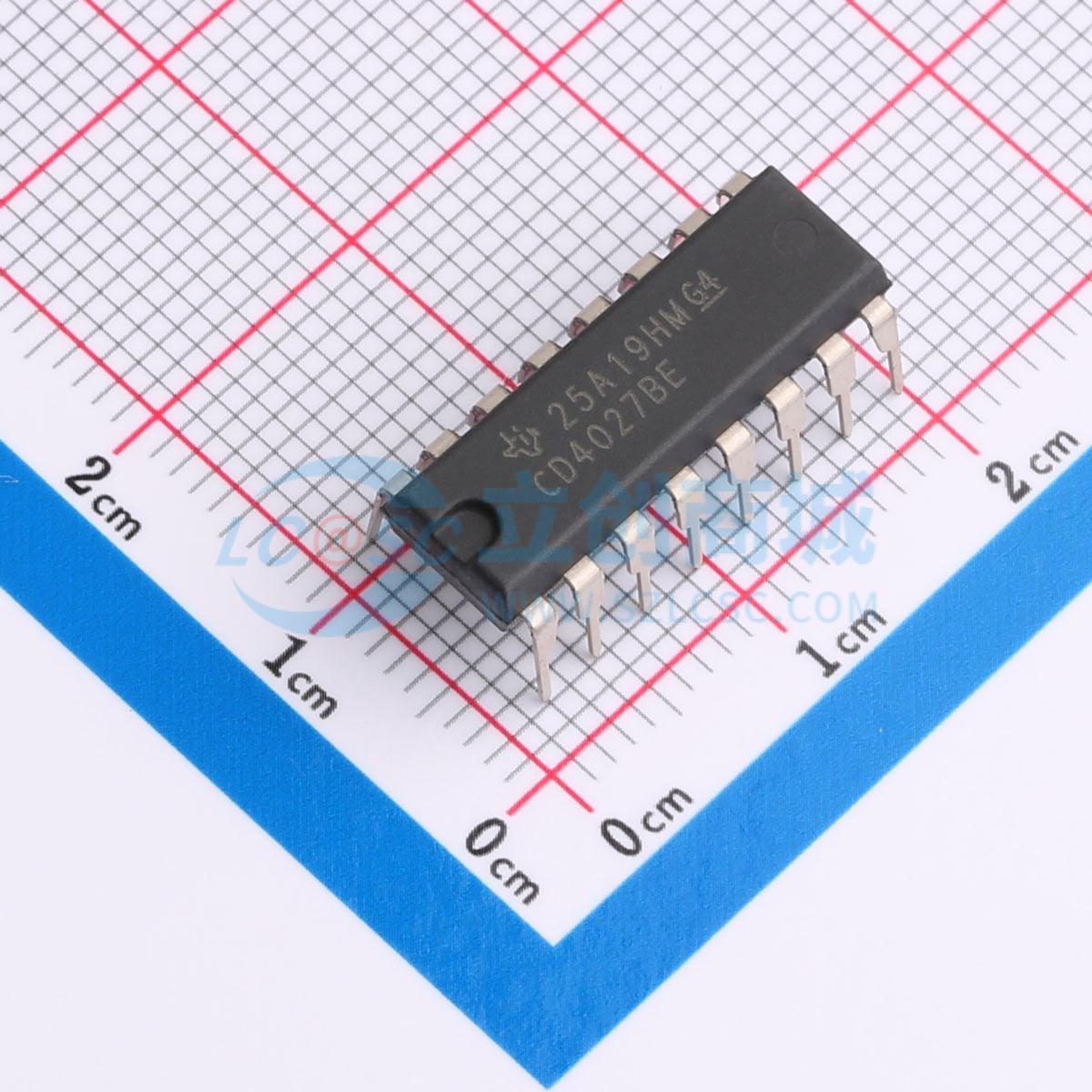

温馨提醒：图片仅供参考，商品以实物为准

CD4027BE

CMOS 双 J-K 主从触发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD4027B CMOS 双通道 J-K 主/从触发器
品牌名称: TI(德州仪器)
商品型号: CD4027BE
商品编号: C5239
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.84克(g)

商品参数

	属性	参数值
	商品目录	触发器
	类型	JK-型
	触发沿	上升沿
	工作电压	3V~18V
	时钟频率(fc)	24MHz
	功能	置位和复位
	元件数	2
	每个元件位数	1
	输出类型	互补式
	传播延迟(tpd)	90ns@15V,50pF

商品概述

CD4027B是一款CMOS双J-K主从触发器，属于高压类型，额定电压20V，为单芯片集成电路，内部包含两个完全相同的互补对称J-K主从触发器。每个触发器具备独立的J、K、置位、复位和时钟输入，输出为经过缓冲的Q和非Q信号，可与CD4013B双D型触发器兼容工作，J、K输入的逻辑电平结合内部自控控制每个触发器的状态，触发器状态变化与时钟脉冲的正跳变同步，置位和复位功能独立于时钟，在置位或复位输入出现高电平时触发。

商品特性

具备置位复位能力
静态触发器工作，时钟电平为高电平或低电平时均可无限保持状态
中等速度工作，10V条件下典型时钟翻转频率为16MHz
具备标准化对称输出特性
全检测20V下的静态电流
全封装温度范围内，18V条件下最大输入电流为1μA；18V、25℃条件下最大输入电流为100nA
全封装温度范围内的噪声容限：VDD=5V时为1V，VDD=10V时为2V，VDD=15V时为2.5V
支持5V、10V、15V参数额定值
满足B系列CMOS器件的标准要求
直流电源电压范围为-0.5V~+20V
所有输入的输入电压范围为-0.5V~VDD+0.5V
任意单输入的直流输入电流为±10mA
封装功耗：温度-55℃~+100℃时为500mW；温度+100℃~+125℃时，按12mW/℃线性降额至200mW
每个输出晶体管的器件功耗为100mW（全温度范围，所有封装类型）
工作温度范围为-55℃~+125℃
存储温度范围为-65℃~+150℃
焊接时引脚最高温度为+265℃，最长焊接时间10秒
提供多种封装规格，包括16引脚密封双列直插陶瓷封装、16引脚双列直插塑料封装、16引脚小外形封装、16引脚薄型收缩小外形封装

应用领域

寄存器
计数器
控制电路

	属性	参数值
	系列	4000B系列
	灌电流(IOL)	6.8mA
	拉电流(IOH)	6.8mA
	静态电流(Iq)	4uA
	输入电容	5pF
	工作温度	-55℃~+125℃
	同步/异步	异步
	建立时间	50ns
	保持时间	-
