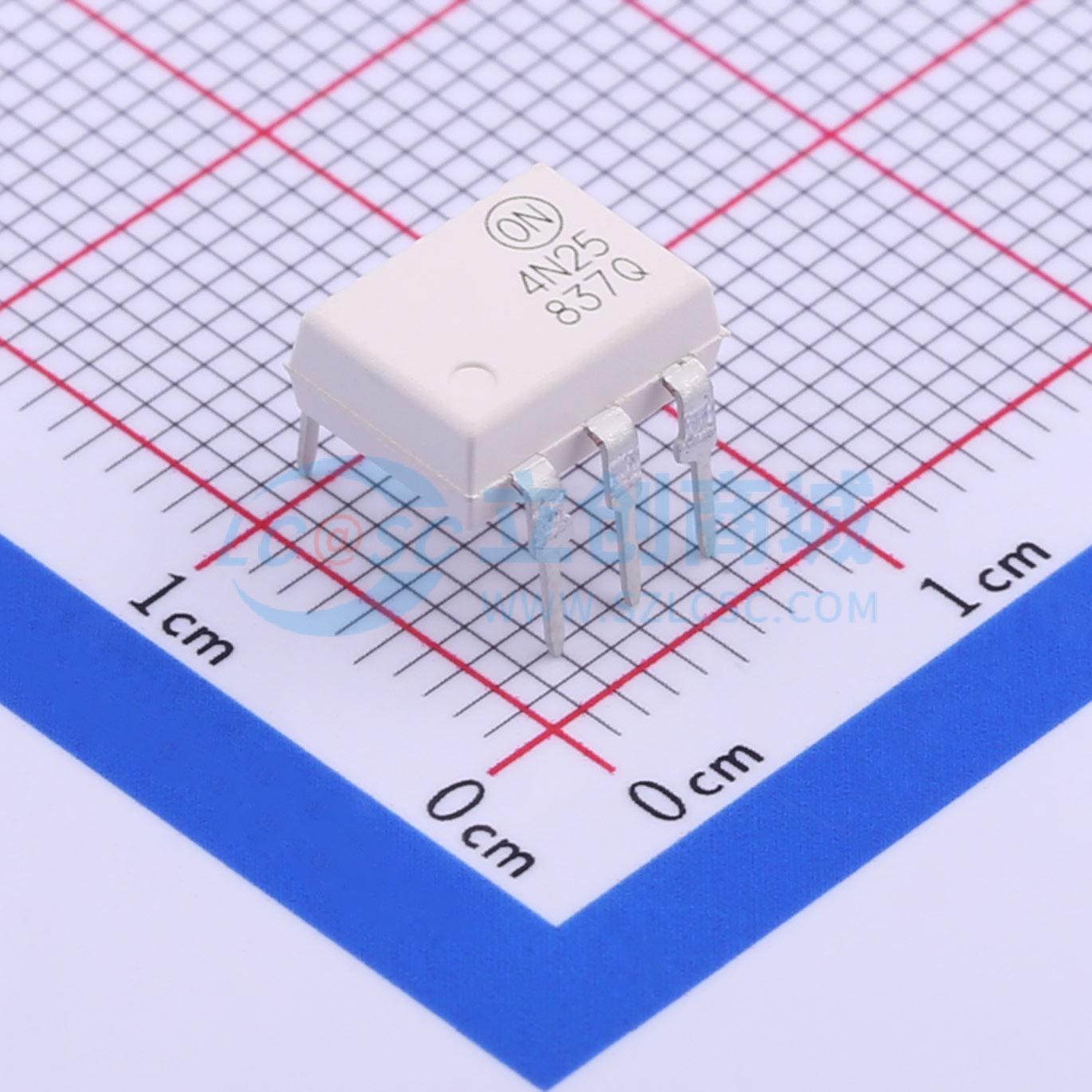

4N25M

DC输入

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该通用型光耦合器在标准的塑料六引脚双列直插封装内包括了一个砷化镓红外发光二极管，驱动硅光电晶体管。
品牌名称: onsemi(安森美)
商品型号: 4N25M
商品编号: C5241
商品封装: DIP-6
包装方式: 管装
商品毛重: 0.893克(g)

商品参数

	属性	参数值
	输出通道数	1
	集射极饱和电压(VCE(sat))	500mV@2mA,50mA
	上升时间(tr)	-
	下降时间	-
	工作温度	-40℃~+125℃
	电流传输比(CTR)最小值	20%
	总功耗(Pd)	270mW
	正向电流(If)	60mA

通道数：1
电压 - 隔离：4170Vrms
电流传输比（最小值）：20% @ 10mA
打开 / 关闭时间（典型值）：2μs，2μs
输入类型：DC
输出类型：有基极的晶体管
电压 - 输出（最大值）：30V
电压 - 正向（Vf）（典型值）：1.18V
电流 - DC 正向（If）：60mA
Vce 饱和值（最大值）：500mV
工作温度：-40°C ~ 100°C
安装类型：通孔
封装/外壳：6-DIP（0.300"，7.62mm）
供应商器件封装：6-DIP

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.18V
	输出电流	-
	隔离电压(Vrms)	4.17kV
	直流反向耐压(Vr)	6V
	负载电压	30V
