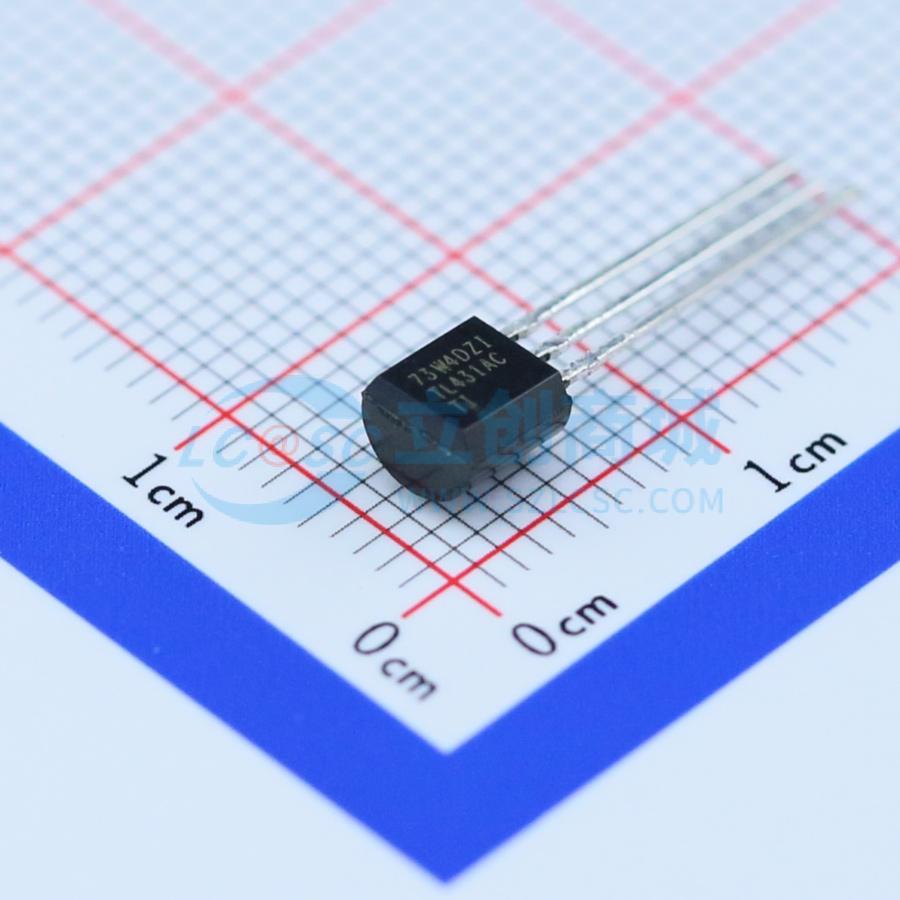

TL431ACLP

TL431和TL432是三端可调并联稳压器，在适用的汽车和商业温度范围内具有规定的热稳定性。通过两个外部电阻，输出电压可设置为Vref（约2.5 V）至36 V之间的任意值。这些器件的典型输出阻抗为0.2 Ω。有源输出电路具有非常陡峭的导通特性，使其在许多应用中成为齐纳二极管的理想替代品，如板载稳压、可调电源和开关电源。TL432与TL431的功能和电气规格完全相同，但DBV、DBZ和PK封装的引脚排列不同。 TL431和TL432器件均提供三个等级，B级、A级和标准级在25°C时的初始公差分别为0.5%、1%和2%。此外，低输出温漂确保了在整个温度范围内具有良好的稳定性。 TL43xxC器件的工作温度范围为0°C至70°C，TL43xxI器件的工作温度范围为 -40°C至85°C，TL43xxQ器件的工作温度范围为 -40°C至125°C。

• 工作温度范围：-40°C至125°C
• 25°C时参考电压公差：0.5%...B级，1%...A级，2%...标准级
• 典型温度漂移（TL431B）：-6 mV（C级温度范围），-14 mV（I级和Q级温度范围）
• 低输出噪声
• 典型输出阻抗：0.2 Ω
• 灌电流能力：1 mA至100 mA
• 可调输出电压：Vref至36 V

• 板载稳压
• 可调电源
• 开关电源
