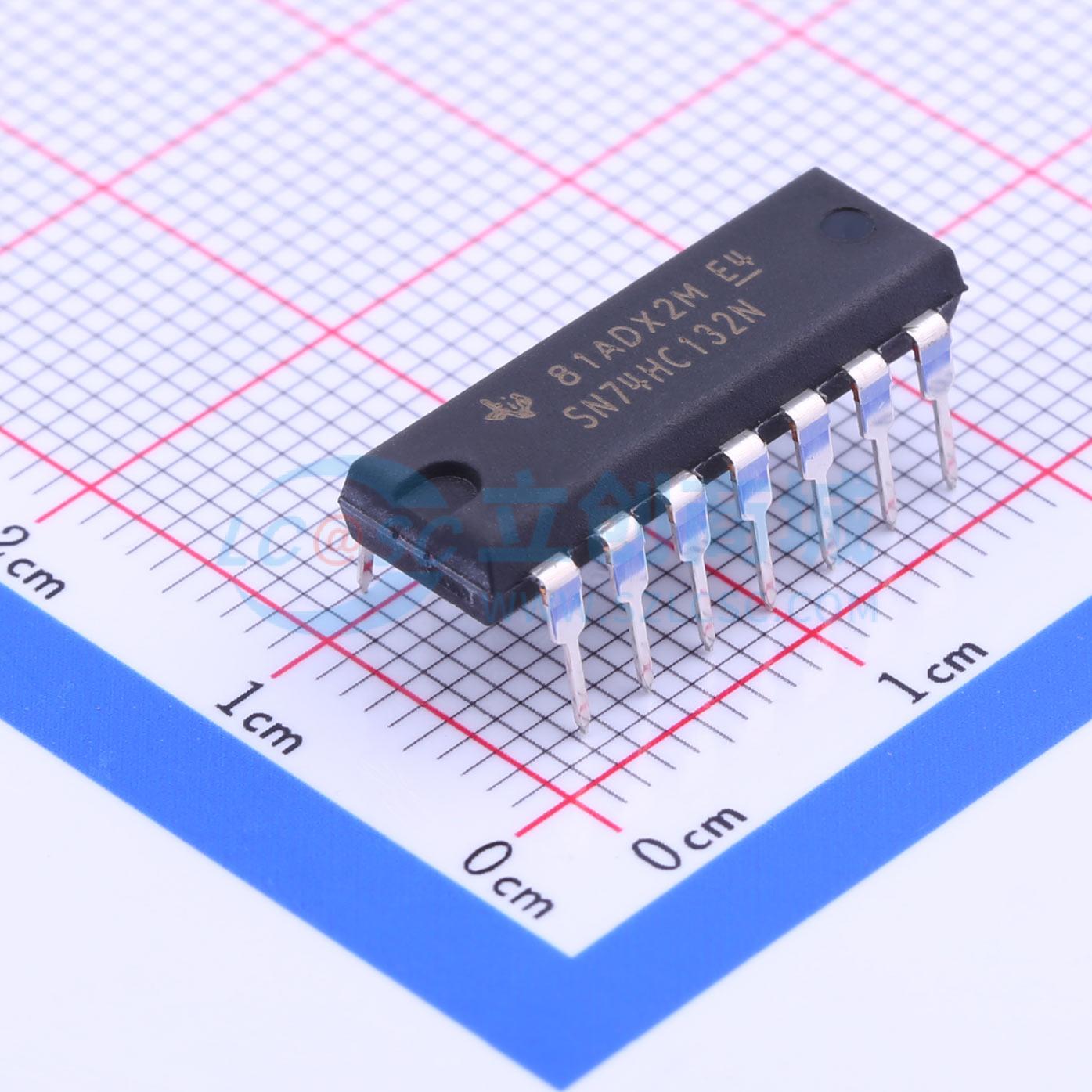

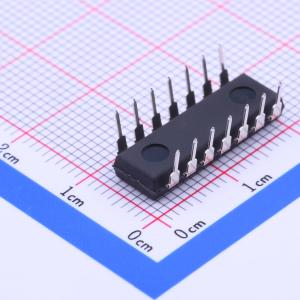

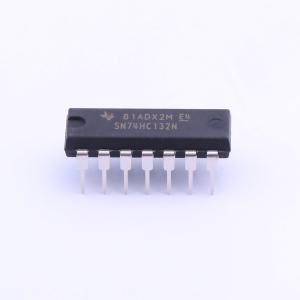

温馨提醒：图片仅供参考，商品以实物为准
SN74HC132N
带施密特触发输入的四正与非门，低功耗、高抗噪
- 描述
- SN74HC132 具有施密特触发器输入的 4 通道、4 输入、2V 至 6V 5.2 mA 驱动强度 NAND 门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC132N
- 商品编号
- C5221
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~1.2V | |
| 输出高电平(VOH) | 4.4V；1.9V；5.34V；3.84V；5.9V | |
| 输出低电平(VOL) | 330mV；100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
