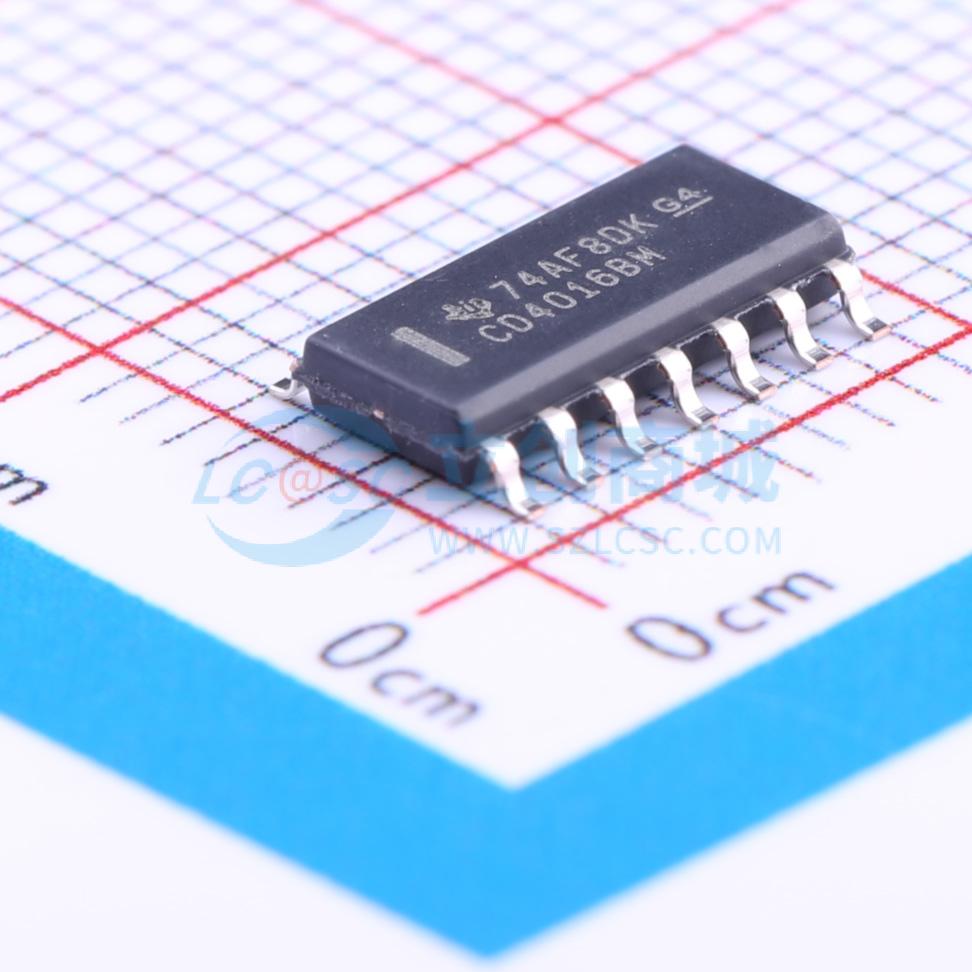

CD4016BM96

CD4016B系列是四通道双向开关，用于模拟或数字信号的传输或多路复用。四个独立双向开关中的每一个都有一个单控制信号输入，可同时使给定开关中的p型和n型器件导通或关断。

• 20 V数字或±10 V峰峰值切换
• 15 V工作时典型导通电阻为280 Ω
• 在15 V信号输入范围内，开关导通电阻匹配至典型值的±10%以内
• 高导通/关断输出电压比：典型值65 dB（f = 10 kHz，RL = 10 kΩ）
• 高线性度：典型失真< ±0.5%（f = 1 kHz，Vis = 5 Vp-p，VDD - VSS ≥ 10 V，RL = 10 kΩ）
• 极低的关断状态开关泄漏，导致极低的失调电流和高有效关断电阻：典型值100 pA（VDD - VSS = 18 V，TA = 25℃）
• 极高的控制输入阻抗（控制电路与信号电路隔离）：典型值10^12 Ω
• 开关间串扰低：典型值 -50 dB（f = 0.9 MHz，R1 = 1 kΩ）
• 控制输入与信号输出电容匹配：减少输出信号瞬变
• 开关导通时的频率响应：40 MHz（典型值）
• 20 V时静态电流100%测试
• 在整个封装温度范围内，18 V时最大控制输入电流为±1 μA；25℃、18 V时为100 nA
• 提供5 V、10 V和15 V参数额定值

• 模拟信号切换/多路复用
• 信号选通
• 调制器
• 静噪控制
• 解调器
• 斩波器
• 换向开关
• 数字信号切换/多路复用
• CMOS逻辑实现
• 模数和数模转换
• 频率、阻抗、相位和模拟信号增益的数字控制
