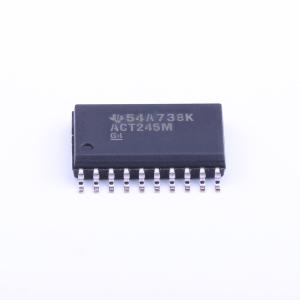

CD74ACT245M96

三态输出，八路同相总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD74ACT245 具有三态输出的八路同向总线收发器
品牌名称: TI(德州仪器)
商品型号: CD74ACT245M96
商品编号: C6534

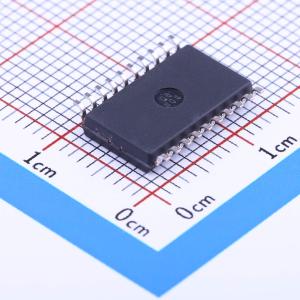

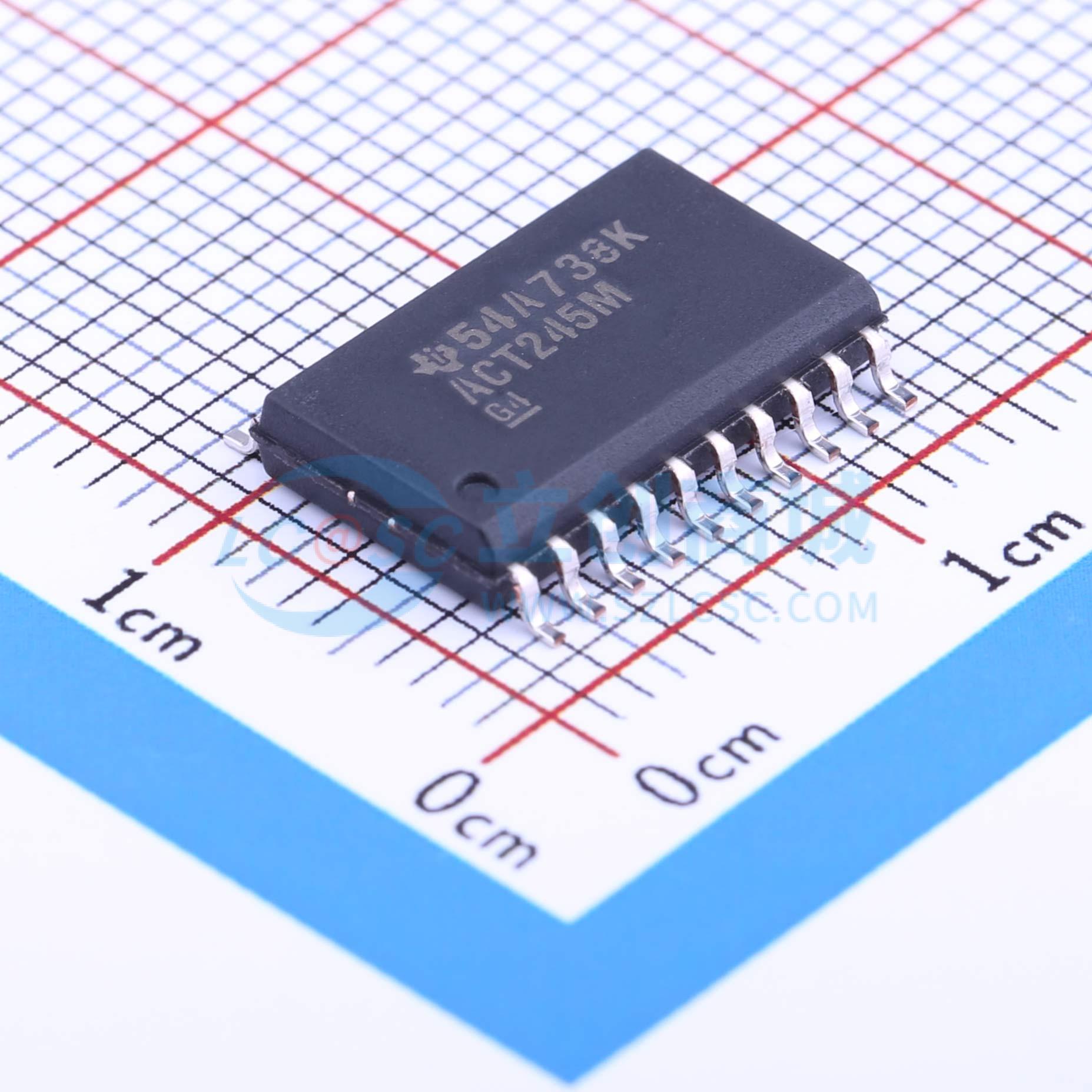

商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.747克(g)

商品参数

商品概述

AC245和ACT245是八总线收发器，采用先进CMOS逻辑技术，属于同相三态双向缓冲收发器，用于A总线与B总线之间的双向传输，方向输入引脚的逻辑电平决定数据传输方向，当输出使能输入为高电平时，输出处于高阻抗状态，对应型号有CD54AC245、CD54ACT245、CD74AC245、CD74ACT245，可采用CERDIP、PDIP、SOIC、SSOP封装。

商品特性

输入带缓冲
典型传播延迟为4ns，对应测试条件为Vcc=5V，TA=25℃，CL=50pF
可提供超过2kV的ESD防护
采用防SCR闩锁的CMOS工艺与电路设计
兼具双极型器件的运行速度，功耗显著降低
传播延迟平衡
AC型产品支持1.5V~5.5V工作电压，具备平衡的噪声抗扰度
输出驱动电流为±24mA
可扇出15个FAST集成电路
可驱动50Ω传输线
为避免高阻隔离模式下产生过量电流，所有I/O端需通过10kΩ~1MΩ电阻端接
直流电源电压范围为-0.5V~6V
每个输出引脚直流输出源电流或灌电流最大为±100mA
塑料封装最大结温为150℃
存储温度范围为-65℃~150℃
10秒焊接过程中最高引脚温度为300℃
工作温度范围TA为-55℃~125℃
ACT型产品工作电源电压范围为4.5V~5.5V
直流输入输出电压范围为0V~Vcc
AC型在1.5V~3V工作电压下，输入上升下降压摆率最大为50ns
AC型在3.6V~5.5V工作电压下，输入上升下降压摆率最大为20ns
ACT型在4.5V~5.5V工作电压下，输入上升下降压摆率最大为10ns
可验证最小50Ω传输线驱动能力，85℃条件下可满足要求，125℃条件下可驱动最小75Ω传输线

应用领域

用于总线系统的双向数据传输

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74ACT
	工作温度	-55℃~+125℃
	静态电流(Iq)	160uA
	传播延迟(tpd)	2.7ns@5V,50pF
	功能特性	输出使能
