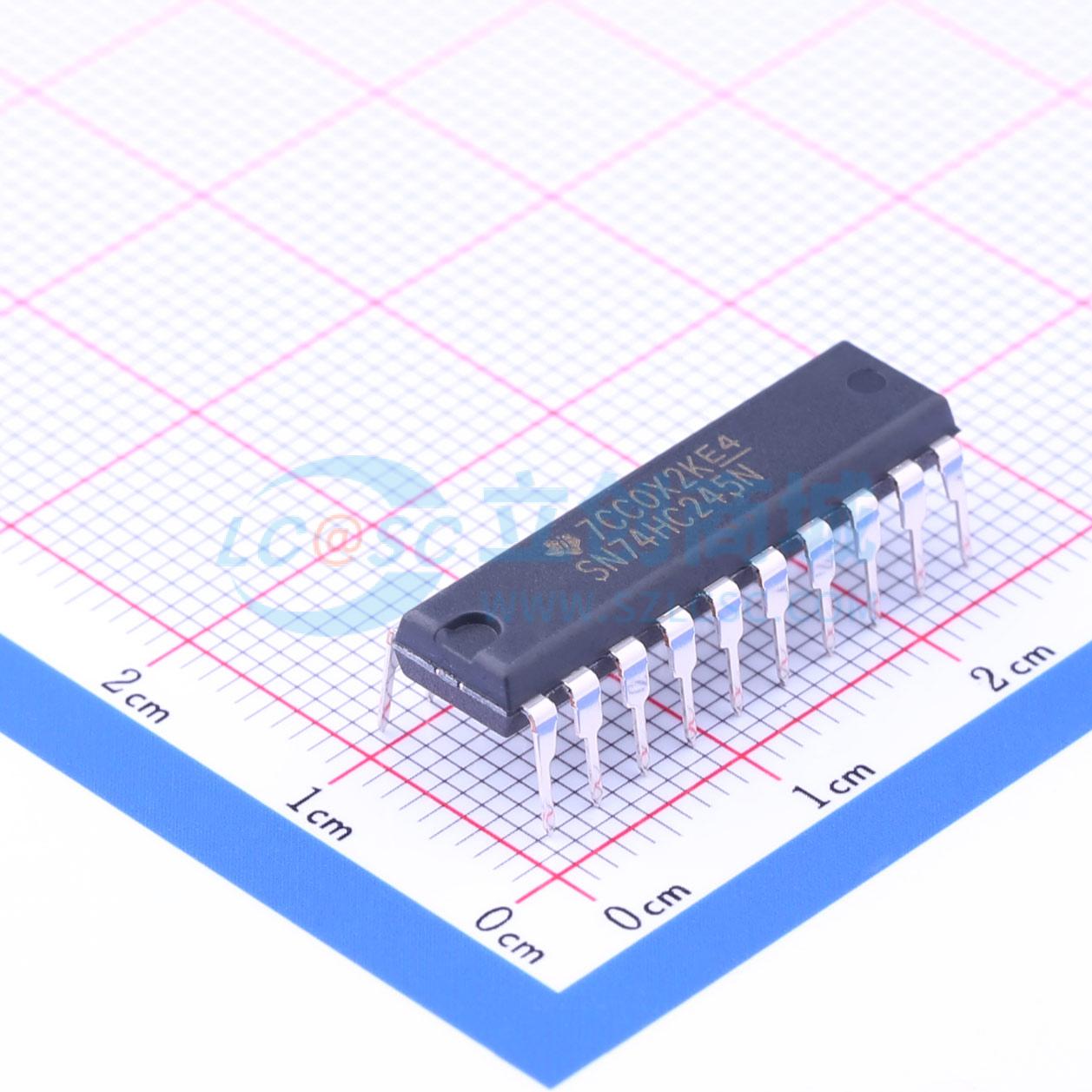

温馨提醒：图片仅供参考，商品以实物为准

SN74HC245N

三态输出，八路总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC245 具有三态输出的八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74HC245N
商品编号: C2899
商品封装: DIP-20
包装方式: 管装
商品毛重: 2.3752克(g)

商品参数

商品概述

八总线收发器，设计用于数据总线之间的异步双向通信，控制功能的实现可最大限度减少外部时序要求。该器件可根据方向控制DIR输入端的逻辑电平，实现数据从A总线到B总线或从B总线到A总线的传输，可通过输出使能OE输入端禁用器件，实现总线的有效隔离。产品包含SN54HC245、SN74HC245两种型号，可用封装包含J、W、DB、DW、N、NS、PW、FK。

商品特性

工作电压范围为2V~6V
高电流三态输出可直接驱动总线，或最多驱动15个LSTTL负载
低功耗，最大电源电流Icc为80μA
典型传输延迟tpd为12ns
5V工作条件下输出驱动能力为±6mA
最大输入电流为1μA
最大电源电压范围为-0.5V~7V
输入钳位电流为±20mA，输出钳位电流为±20mA
连续输出电流为±35mA
流经VCC或GND的连续电流为±70mA
不同封装热阻抗分别为DB封装70℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W，PW封装83℃/W
存储温度范围为-65℃~150℃
所有未使用的输入端必须接VCC或GND，以保证器件正常工作

应用领域

数据总线异步双向通信
总线驱动
总线隔离

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~6V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	系列	74HC
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	21ns@4.5V,50pF
	功能特性	输出使能
