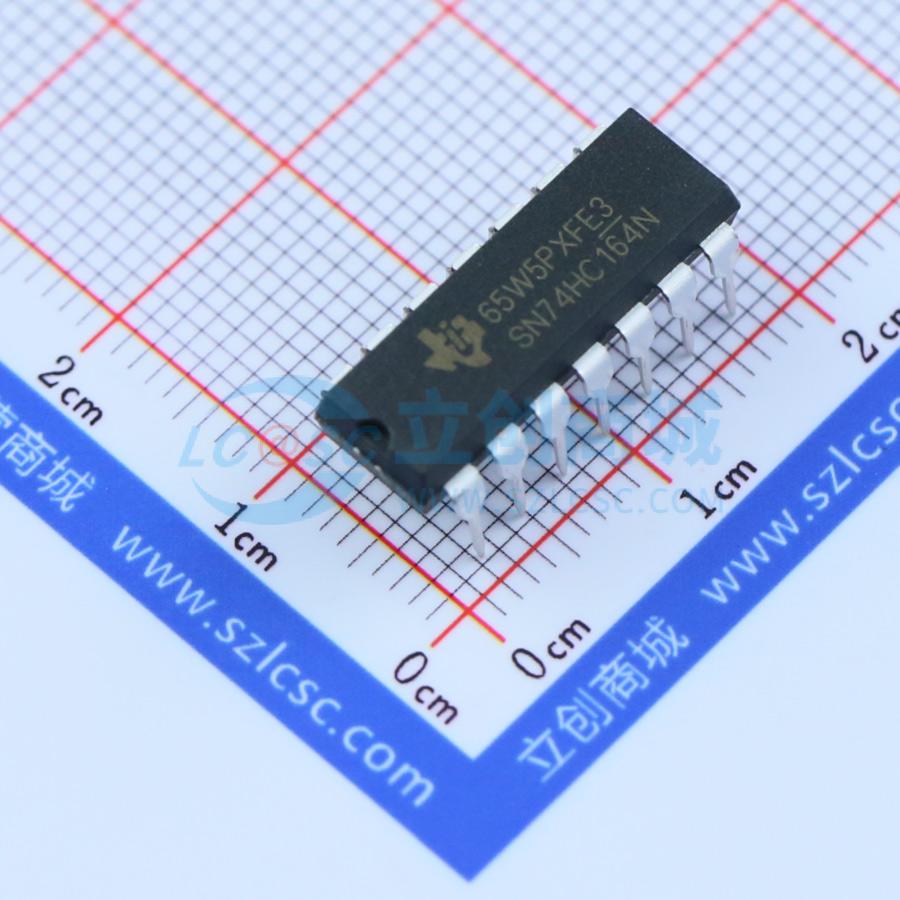

SN74HC164N

推挽式输出 8位串行至并行移位寄存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC164 8 位并行输出串行移位寄存器
品牌名称: TI(德州仪器)
商品型号: SN74HC164N
商品编号: C2908
商品封装: DIP-14
包装方式: 管装
商品毛重: 1.84克(g)

商品参数

商品概述

SNx4HC164是8位并行输出串行移位寄存器，带有与门控制的串行输入和异步清零输入。门控串行A和B输入允许对输入数据进行完全控制，任一输入为低电平时，会阻止新数据输入，并在下一个时钟脉冲将第一个触发器复位至低电平；高电平输入会使另一输入生效，从而决定第一个触发器的状态。只要满足最小建立时间要求，当时钟为高电平或低电平时，都可以更改串行输入的数据，时钟在信号低电平到高电平的跳变沿触发。

商品特性

工作电压范围为2V~6V
输出最多可驱动10个LSTTL负载
低功耗，Icc最大值为80μA
典型传输延迟tpd为20ns
5V工作条件下输出驱动电流为±4mA
输入电流低，最大值为1μA
带有与门控制的使能/禁用串行输入
时钟和串行输入均为全缓冲设计
带有直接清零功能

应用领域

可编程逻辑控制器
家用电器
视频显示系统
输出扩展

	属性	参数值
	商品目录	移位寄存器
	功能	串行至并行
	工作电压	2V~6V
	时钟频率(fc)	36MHz
	元件数	1
	输出类型	推挽式
	系列	74HC
	耗散功率(Pd)	-

	属性	参数值
	传播延迟(tpd)	20ns@6V,50pF
	输出电流	4mA
	分辨率(位)	8
	输入类型	-
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	工作温度	-40℃~+125℃
	功能特性	异步清零功能
